پنج معیار کلیدی برای ارزیابی ترانسفورماتور چیست؟

پنج معیار کلیدی برایارزیابی ترانسفورماتورکیفیت، بر اساس استانداردهای بین المللی (IEC 60076) و شیوه های مهندسی صنعت، در درجه اول بر کارایی عملکرد ترانسفورماتور، قابلیت اطمینان ایمنی و پایداری عملیاتی تمرکز دارد. در زیر یک توضیح سیستماتیک از پنج معیار اصلی آورده شده است:

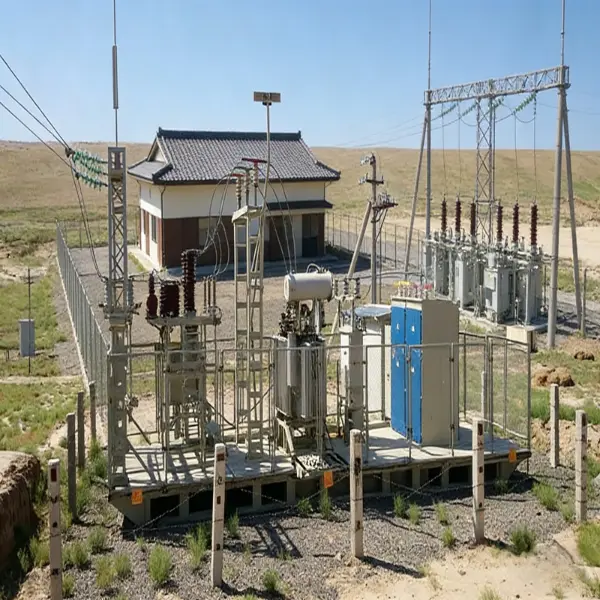

1. ظرفیت نامی

به توان ظاهری اشاره دارد که یک ترانسفورماتور می تواند به طور پیوسته در دوره های طولانی تحت ولتاژ نامی، فرکانس نامی و شرایط خنک کاری مشخصی که بر حسب kVA یا MVA اندازه گیری می شود، ارائه دهد.

عملکرد: ظرفیت باربری ترانسفورماتور را تعیین می کند و به عنوان پایه اصلی انتخاب عمل می کند.

اصل انتخاب: بر اساس توان کل بار (با در نظر گرفتن ضریب قدرت و ضریب همزمان)، با حاشیه 15٪ تا 25٪ برای جلوگیری از بارگذاری و گرمایش ("اسب کوچک که یک گاری بزرگ را می کشد") یا ضایعات تلفات بیکار ("اسب بزرگ که یک گاری کوچک را می کشد").

کاربرد مهندسی: ترانسفورماتورهای 35 کیلوولت معمولاً بین 1 تا 40 مگا ولت آمپر متغیر هستند، در حالی که ایستگاه های افزایش دهنده فتوولتائیک معمولاً از واحدهای 400 تا 1000 کیلوولت آمپر استفاده می کنند.

نمونه های پارامتر محصول: ترانسفورماتور 35 کیلوولت دیان الکتریک دارای ظرفیت نامی 160 کیلوولت آمپر است. ترانسفورماتور نوع خشک Xiangtong Electric دارای 400 کیلوولت آمپر است.

2. از دست دادن بدون بار

همچنین به عنوان تلفات آهن شناخته می شود، این به اتلاف توان اکتیو زمانی که سمت ثانویه ترانسفورماتور مدار باز است و سمت اولیه تحت ولتاژ نامی قرار می گیرد، اشاره دارد. در درجه اول از هیسترزیس هسته و تلفات جریان گردابی تشکیل شده است.

عوامل تأثیرگذار: مواد هسته (به عنوان مثال، ورق های فولادی سیلیکونی دانه گرا با نورد سرد)، فرآیند لمینیت، طراحی چگالی شار مغناطیسی.

اهمیت بازده انرژی: معیار اصلی برای ارزیابی کارایی انرژی ترانسفورماتور. محصولات با راندمان فوق‌العاده دارای تلفات بدون بار ≤ 0.6W/kg هستند.

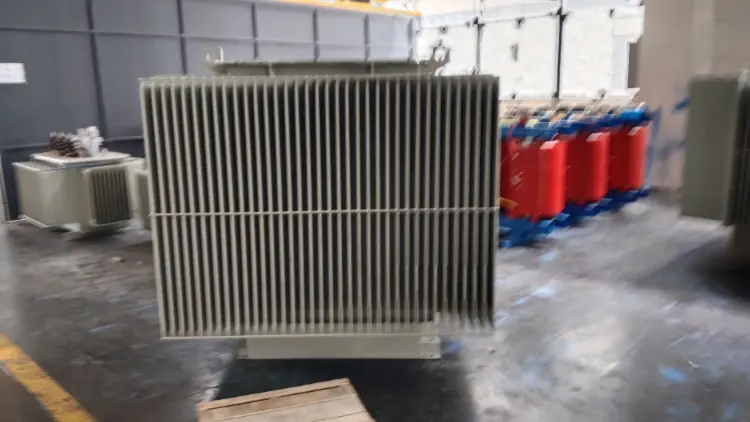

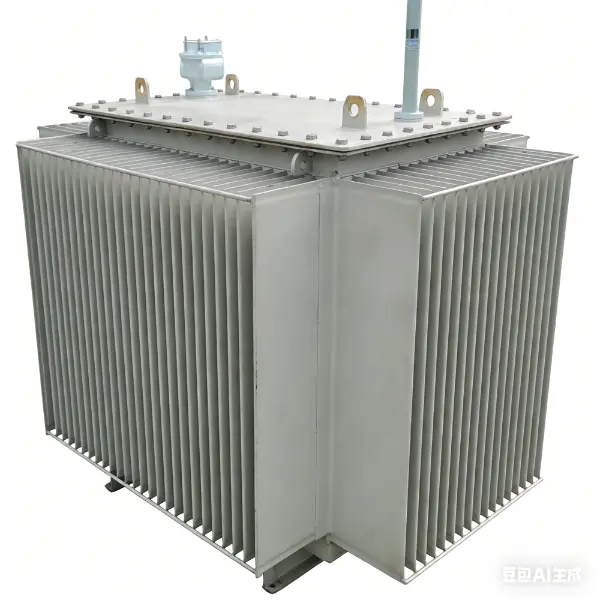

مقادیر معمول: یک ترانسفورماتور 160 کیلوولت آمپر غوطه ور در روغن، تلفات بی باری در حدود 280 وات دارد. مدل های با راندمان بالا می توانند به زیر 200 وات کاهش پیدا کنند.

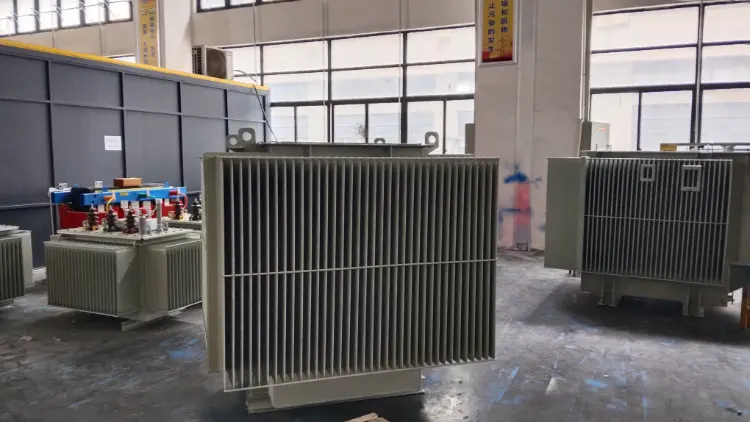

3. از دست دادن بار

همچنین به عنوان تلفات مس شناخته می شود، این به تلفات توان فعال تولید شده توسط مقاومت سیم پیچ تحت جریان نامی، متناسب با مجذور جریان بار اشاره دارد.

عوامل موثر:

مواد هادی (مس بهتر از آلومینیوم است)، سطح مقطع و فرآیند اتصال.

ارزش ارزیابی:

به طور مستقیم بر هزینه های عملیاتی تأثیر می گذارد. تلفات کمتر باعث بهره وری انرژی بلند مدت بهتر می شود.

مقادیر معمولی:

یک ترانسفورماتور 160 کیلوولت آمپر دارای تلفات بار در حدود 2820 وات است، در حالی که مدل های با راندمان بالا را می توان زیر 2500 وات کنترل کرد.

مثال پارامتر محصول: تلفات بار ترانسفورماتور دیان الکتریک 2820 وات است

4. امپدانس اتصال کوتاه (%)

به درصد ولتاژ نامی مورد نیاز برای اعمال جریان نامی به سمت اولیه هنگام اتصال کوتاه سمت ثانویه اشاره دارد که نشان دهنده بزرگی مقاومت داخلی ترانسفورماتور است.

توابع:

جریان اتصال کوتاه را محدود می کند (امپدانس بالاتر جریان اتصال کوتاه را کاهش می دهد).

بر نرخ تنظیم ولتاژ تأثیر می گذارد (امپدانس بالاتر باعث افت ولتاژ بیشتر در طول نوسانات بار می شود).

محدوده معمولی:

ترانسفورماتورهای توزیع: 4٪ - 6٪ (پایداری متعادل کننده و افت ولتاژ).

کارهای سنگین صنعتی (به عنوان مثال، کوره های قوس الکتریکی): 8٪-15٪؛

هنگامی که چندین واحد به صورت موازی کار می کنند، انحراف امپدانس باید ≤±0.5٪ باشد.

نمونه های محصول:

Huarui Electric: ولتاژ امپدانس 4.5٪

Xiangtong Electric: ولتاژ امپدانس 4.0٪

5. عملکرد عایق

استحکام عایق و وضعیت پیری بین سیم‌پیچ‌ها و بین سیم‌پیچ‌ها و زمین را پوشش می‌دهد و پایه‌ای را برای عملکرد ایمن تشکیل می‌دهد.

موارد تست اصلی:

مقاومت عایق: اندازه گیری شده با مگاهم متر، خشکی عایق و درجه پیری را منعکس می کند.

ولتاژ مقاومت فرکانس برق: ولتاژ مشخص شده (مثلاً 75 کیلو ولت برای سیم پیچ های 35 کیلو ولت) را به مدت 1 دقیقه بدون خرابی تحمل می کند.

تخلیه جزئی (PD): ≤3pC بهینه است. فراتر از این آستانه نشان دهنده تخریب عایق است.

کلاس عایق: کلاس A (105 درجه سانتیگراد)، کلاس F (155 درجه سانتیگراد)، کلاس H (180 درجه سانتیگراد)، تعیین محدودیت افزایش دما.

اساس استاندارد: هر دو GB/T 6451 و IEC 60076 به طور اجباری محدودیت های مقاومت ولتاژ و تخلیه جزئی عایق را مشخص می کنند.

مثال پارامتر محصول: ترانسفورماتورهای تولید شده توسط Jinghengjin دارای سطح عایق LI200AC85 هستند. کلاس عایق جینیو الکتریک H است.

یادداشت های تکمیلی: سایر شاخص های کمکی حیاتی

اگرچه این پارامترها جزو "پنج پارامتر اصلی" نیستند، اما در عمل مهندسی ضروری هستند:

افزایش دما: افزایش دمای بالای روغن ≤60K، افزایش دمای سیم پیچ ≤65K (IEC 60076-2).

گروه اتصال‌ها: Dyn11 جریان اصلی برای توزیع، سرکوب اعوجاج هارمونیک سوم و تضمین عملکرد پایدار تحت بارهای نامتعادل سه فاز است.

روش خنک‌سازی: خنک‌کننده طبیعی غوطه‌ور در روغن (ONAN) و خنک‌کننده هوای نوع خشک (AN) بر راندمان اتلاف گرما و کاربرد محیطی تأثیر می‌گذارد.
