کلید AC با روکش فلزی قابل برداشت

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است. این گیربکس با روکش فلزی AC حداکثر ایمنی و قابلیت اطمینان را برای توزیع برق ولتاژ متوسط تضمین می کند. طراحی ماژولار و قابل برداشت آن امکان تعمیر و نگهداری آسان و آزمایش قطع کننده های مدار را بدون قطع انرژی کل سیستم فراهم می کند. ایده‌آل برای کاربردهای صنعتی و کاربردی، حفاظت عالی از پرسنل و تداوم عملیاتی را فراهم می‌کند.

ارسال استعلام

توضیحات محصول

تابلو برق AC Metal-Clad Drawable Switchgear (که از این پس به عنوان تابلوی برق نامیده می شود) یک واحد توزیع کامل داخلی AC 50 هرتز با ولتاژ نامی 40.5 کیلو ولت است. این برای دریافت و توزیع نیروی الکتریکی در نیروگاه ها، پست ها، و شرکت های صنعتی و معدنی طراحی شده است. گیربکس AC Metal-Clad Drawable Switchgear عملکردهایی مانند کنترل مدار، حفاظت و نظارت را انجام می دهد و همچنین برای مکان هایی که نیاز به عملیات مکرر دارند مناسب است. گیربکس AC Metal-Clad با استانداردهایی از جمله GB/T11022-1999، GB3906-1991 و DL404-1997 مطابقت دارد.

پارامتر محصول (مشخصات)

نام	واحد	مقدار عددی
ولتاژ نامی	کیلوولت	40.5
جریان نامی	A	1250 1600 2000
فرکانس نامی	هرتز	50
جریان مقاومت کوتاه مدت دارای رتبه بندی	KA	20 25 31.5
حداکثر جریان مقاومت درجه بندی شده	KA	50 63 80
ولتاژ تحمل فرکانس توان نامی	KV	95/1 دقیقه
ولتاژ مقاومت در برابر ضربه رعد و برق	KV	185
مدت زمان اتصال کوتاه نامی	S	4
رتبه حفاظتی		IP3X

پارامترهای فنی کلیدی مدار شکن خلاء

نام	واحد	مقدار عددی
ولتاژ نامی	KV	40.5
فرکانس نامی	HZ	50
ولتاژ تحمل فرکانس توان نامی	KV	95/1 دقیقه
ولتاژ مقاومت در برابر ضربه رعد و برق	KV	185
جریان نامی	A	1250 1600 2000
جریان مقاومت کوتاه مدت دارای رتبه بندی	KA	20 25 31.5
جریان کوتاه مدت نامی	KA	20 25 31.5
حداکثر جریان مقاومت درجه بندی شده	KA	50 63 80
مدت زمان اتصال کوتاه نامی	ام‌اس	4
زمان افتتاحیه	ام‌اس	30 ≤ t≤ 60
زمان بسته شدن	s	50 ≤ t≤ 100
چرخه های جریان قطعی اتصال کوتاه نامی	دوم	20
عمر مکانیکی	دوم	10000
رتبه حفاظتی		IP43

ویژگی و کاربرد محصول

حفاظت کامل زرهی

اجزای قابل برداشت

طراحی بخش بندی شده

اینترلاک های ایمنی پیشرفته

قابلیت اطمینان و انعطاف پذیری بالا

سایت های کاربردی

◇ پست های ثانویه فشرده

◇ شرکت های صنعتی و معدنی کوچک

◇ نیروگاه های بادی

◇ هتل ها، مراکز خرید، ساختمان های اداری، مراکز تجاری و غیره.

◇ ج- واحد سوئیچ بار

◇ واحد اتصال کابل D-Direct

◇ واحد اتصال مستقیم کابل با سوئیچ زمین

◇ F- واحد ترکیبی سوئیچ-فیوز بار

◇ V- یونیت قطع کننده مدار وکیوم

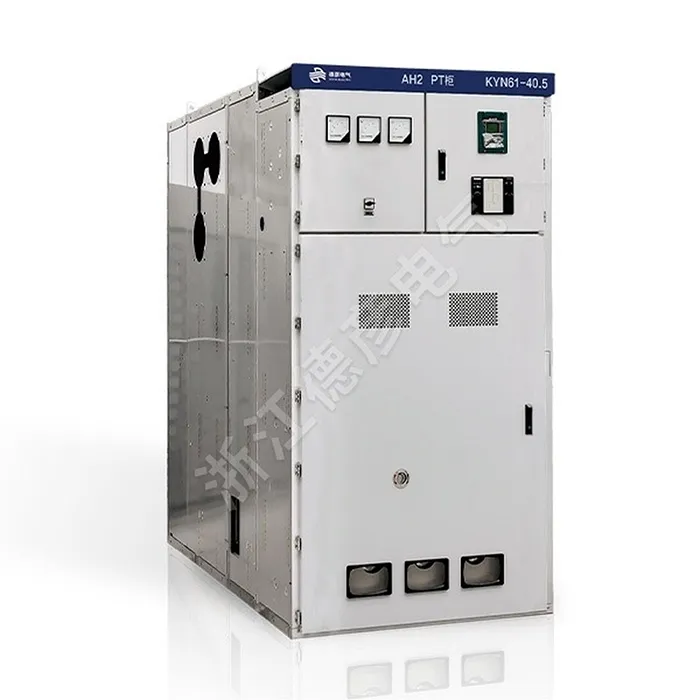

AC Metal-Clad Withdrawable Switchgear
