اینورتر برای دستگاه سیم کشی

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی است که با ارائه راه حل های قابل اعتماد و مزیت قیمت مناسب، بازارهای اروپا و آمریکا را پوشش می دهد. اینورتر LNC860L برای دستگاه سیم کشی دارای کنترل کشش پیشرفته و کیفیت پایدار است. مناسب برای خرید عمده، متناسب با صنایع سیم و کابل است و عملکرد ثابت را تضمین می کند.

ارسال استعلام

توضیحات محصول

سری مبدل‌های فرکانس LNC860L که به ماشین‌های سیم کشی اختصاص داده شده است، نه تنها دارای تمام ویژگی‌های با کارایی بالا مبدل‌های فرکانس ۸۶۰۵ بردار هستند، بلکه می‌توانند به کنترل کشش حلقه بسته و کنترل کشش حلقه باز نیز دست یابند که نیازهای مختلف سیم‌پیچ و باز کردن را برآورده می‌کنند. دارای یک مدل ریاضی داخلی برای کنترل سیم پیچ کششی و پشتیبانی می باشد محاسبه خودکار قطر رول این می تواند به طور گسترده در صنایعی مانند سیم و کابل، پردازش فویل فلزی، سیم پیچی، سیم فلزی - کشش و سیم پلاستیکی - کشش استفاده شود. این اینورتر برای دستگاه سیم کش استاندارد است - مجهز به عملکرد ارتباطی 485 و واحد ترمز استاندارد است - مجهز به توان 22 کیلووات و کمتر. محدوده توان: 0.75kW-400kW-380V.

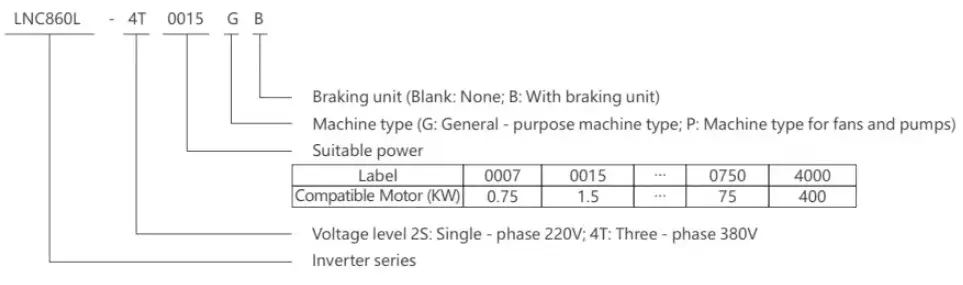

معنی مدل

LNC860L Inverter for Wire-Drawing Machine

ویژگی های محصول

▲کنترل برداری با عملکرد بالا، گشتاور زیاد با فرکانس پایین و خروجی پایدار

▲پشتیبانی از رمزگذارهای مختلف: افزایشی ABZ، افزایشی U، و حل کننده

▲ ورودی ولتاژ گسترده، تنظیم خودکار ولتاژ خروجی (AR)، بدون خاموش شدن در هنگام افت لحظه ای برق، با سازگاری قوی تر

▲پشتیبانی از کنترل کشش حلقه بسته و کنترل کشش حلقه باز

▲ ساخته شده - در مدل ریاضی برای کنترل سیم پیچ کششی، از محاسبه خودکار قطر رول پشتیبانی می کند

▲شروع صاف، عملکرد پایدار و کشش ثابت

▲سیم اتوماتیک - تشخیص شکستگی، جبران اینرسی خودکار

▲ ترکیب سیستم سیم پیچ و باز کردن، می تواند باس DC را به اشتراک بگذارد و در انرژی الکتریکی صرفه جویی کند

▲ ساخته شده در الگوریتم PID پیشرفته، با پاسخ سریع، سازگاری قوی، و اشکال زدایی آسان

▲16 - کنترل سرعت گام، PLC ساده کنترل منطقی چند کاره مانند زمان بندی، ثابت - سرعت و جهت - تنظیم را انجام می دهد.

▲ رابط ارتباطی RS485 تعبیه شده از پروتکل Modbus پشتیبانی می کند

▲ عملکردهای حفاظتی متعدد: ولتاژ بیش از حد، جریان بیش از حد، اضافه بار، بیش از حد گرما و غیره

دستورالعمل پلاک نام

مدل:	LNC860L-4T0037GB/4T0055PB
قدرت:	3.7KW 9A/5.5KW 13A
ورودی:	3PH AC380V 50HZ/60HZ
خروجی:	3PH ACOV-380V OHZ-400HZ
S.N:	بارکد

لیست انواع ماشین آلات

مدل مبدل فرکانس	ظرفیت توان (کیلو ولت آمپر)	جریان ورودی (A)	جریان خروجی (A)	موتور قابل اجرا (KW)
منبع تغذیه تک فاز: 220 ولت ± 15 درصد، 50/60 هرتز
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
منبع تغذیه سه فاز: 15±380 ولت، 50/60 هرتز
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

مشخصات فنی

مورد		مشخصات
ویژگی های کنترل	فرکانس خروجی	0-500 هرتز
	فرکانس حامل	0.8kHz~12kHz فرکانس حامل را می توان به طور خودکار با توجه به ویژگی های بار تنظیم کرد
	وضوح فرکانس خروجی	0.01 هرتز
	حالت کنترل	کنترل بردار حلقه باز (SVC) کنترل V/F کنترل بردار حلقه بسته (FVC)
	مشخصات گشتاور	با جبران گشتاور و جبران لغزش، گشتاور شروع می تواند به 150٪ در 0.5 هرتز برسد.
	دقت کنترل گشتاور	± 5٪ (FVC)
	معیار اقدام پیشگیری از استال	به عنوان درصدی از جریان نامی، از 20٪ تا 250٪ تنظیم کنید
	محدوده تنظیم سرعت	1:100 (SVC) 1:1000 (FVC)
	دقت تثبیت سرعت	± 0.5٪ (SVC) ± 0.02٪ (FVC)
	ظرفیت اضافه بار	150% جریان خروجی نامی برای یک دقیقه
	منحنی V/F	چهار حالت: خطی، چند نقطه ای، جداسازی کامل V/f، جداسازی ناقص V/f
	منحنی شتاب و کاهش سرعت	حالت های شتاب و کاهش منحنی خطی یا S. چهار زمان شتاب و کاهش سرعت؛ محدوده زمانی شتاب و کاهش سرعت 0.1 تا 6500.0 ثانیه
	ترمز DC	فرکانس ترمز DC: 0.00 هرتز ~ حداکثر فرکانس. زمان ترمز: 0.0 ثانیه تا 60.0 ثانیه، مقدار جریان عمل ترمز: 0.0٪ تا 100.0٪
	کنترل دویدن	محدوده فرکانس دویدن: 0.00 هرتز ~ حداکثر فرکانس، شتاب دویدن و زمان کاهش سرعت 0.1 ثانیه تا 6500.0 ثانیه
	PLC ساده، عملیات سرعت چند مرحله ای	از طریق PLC داخلی یا پایانه های کنترلی می توان تا سرعت 16 مرحله را به کار برد
	PID داخلی	به راحتی می تواند سیستم کنترل حلقه بسته کنترل فرآیند را درک کند
	تنظیم خودکار ولتاژ (AVR)	هنگامی که ولتاژ شبکه تغییر می کند، می تواند به طور خودکار یک ولتاژ خروجی ثابت را حفظ کند
	عملکرد محدود کننده جریان سریع	خطاهای جریان بیش از حد را تا حد زیادی به حداقل برسانید و از عملکرد عادی مبدل فرکانس محافظت کنید
ویژگی های عملیاتی	کانال فرمان عملیاتی	سه کانال: داده شده توسط پانل عملیات، ارائه شده توسط پایانه های کنترل، داده شده توسط پورت ارتباط سریال. می توان آن را به روش های مختلف سوئیچ کرد.
	منبع فرکانس	ده منبع فرکانس: داده شده توسط دستگیره پانل، داده شده توسط پانل عملیات، داده شده توسط ولتاژ آنالوگ، داده شده توسط جریان آنالوگ، داده شده توسط ارتباط RS485، که می تواند به روش های مختلف سوئیچ شود.
	منبع فرکانس کمکی	ده منبع فرکانس کمکی. می تواند به طور انعطاف پذیر به تنظیم دقیق فرکانس کمکی و سنتز فرکانس دست یابد.
	ترمینال های ورودی	شش ترمینال ورودی دیجیتال که یکی از آنها می تواند به عنوان ورودی پالس با سرعت بالا استفاده شود. دو کانال ورودی آنالوگ، Al1: محدوده ورودی 0 ~ + 10 ولت، Al2: محدوده ورودی 0 ~ + 10 ولت / 0-20 میلی آمپر
	پایانه های خروجی	یک ترمینال خروجی پالس با سرعت بالا، خروجی سیگنال های موج مربعی از OkHz ~ 50 کیلوهرتز، که می تواند خروجی کمیت های فیزیکی مانند فرکانس تنظیم شده و فرکانس خروجی را درک کند. سیگنال های فاکتور
	عملکرد حفاظتی	تشخیص اتصال کوتاه موتور در هنگام روشن شدن و روشن شدن برق ورودی و خروجی حفاظت از افت فاز، حفاظت در برابر جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت در برابر ولتاژ، حفاظت بیش از حد گرما و غیره
Eironment	محل درخواست	در داخل خانه، مستقیماً در معرض نور خورشید، عاری از گرد و غبار، گازهای خورنده، گازهای قابل اشتعال، غبار روغن، بخار آب، چکیدن آب یا نمک و غیره
	ارتفاع	کمتر از 1000 متر
	رطوبت محیط	-10℃~+40℃(زمانی که دمای محیط بین 40℃~50℃ است، عملیات کاهش سطح مورد نیاز است)
	رطوبت	کمتر از 95٪ RH، بدون تراکم قطرات آب
	لرزش	کمتر از 5.9 متر بر ثانیه (0.6 گرم)
	دمای ذخیره سازی	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
