دستگاه جبران توان راکتیو محلی ولتاژ بالا

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است. دستگاه جبران توان راکتیو محلی ولتاژ بالا، پایداری شبکه و کیفیت توان را با مدیریت دینامیکی جریان توان راکتیو افزایش می‌دهد. تنظیم ولتاژ را بهبود می بخشد، تلفات انتقال را کاهش می دهد و ظرفیت سیستم را از طریق سوئیچینگ خودکار خازن/راکتور یا الکترونیک قدرت پیشرفته افزایش می دهد.

ارسال استعلام

توضیحات محصول

دستگاه جبران توان راکتیو محلی ولتاژ بالا یک واحد داخلی 6-10kV/50Hz است که برای موتورهای سه فاز AC طراحی شده است. با تعویض خودکار خازن های هماهنگ با عملکرد موتور - درگیر شدن در هنگام راه اندازی و قطع شدن در هنگام خاموش شدن، جبران توان راکتیو محلی را فراهم می کند.

دستگاه جبران توان راکتیو محلی ولتاژ بالا دو پیکربندی را ارائه می دهد: یک نسخه ساده شده با اتصال مستقیم با فیوز به پایانه های موتور، محدود کردن جریان به 90٪ جریان بدون بار موتور برای جلوگیری از اضافه ولتاژ خود تحریکی (ضریب توان معمولی 0.9). و یک مدل سوئیچ کن کنتاکتور خلاء که ظرفیت جبران بالاتر را پشتیبانی می کند و ضریب توان بالاتر از 0.95 را به دست می آورد. مزایای کلیدی دستگاه جبران توان راکتیو محلی ولتاژ بالا TBBJ شامل کاهش تلفات توان، بهبود کیفیت ولتاژ و بهبود عملکرد راه اندازی موتور، ارائه جبران برتر در مقایسه با سیستم های متمرکز است.

پارامتر محصول (مشخصات)

دسته پارامتر	مشخصات
رتبه بندی برق
ولتاژ نامی	6 کیلو ولت، 10 کیلو ولت
فرکانس رتبه بندی شده	50 هرتز / 60 هرتز
محدوده ظرفیت جبرانی	100 ~ 5000 کیلووار (قابل تنظیم)
عملکرد
ضریب توان هدف (بعد از جبران)	≥ 0.95
زمان پاسخگویی	مبتنی بر کنتاکتور: < 100 ms TSC (مبتنی بر تریستور): < 20 میلی ثانیه
روش سوئیچینگ	کنتاکتور خلاء یا ماژول سوئیچ تریستور (TSC)
حفاظت و کنترل
اصل کنترل	سوئیچینگ خودکار هماهنگ با عملکرد موتور؛ کنترل حلقه بسته توان راکتیو/ضریب توان.
حفاظت استاندارد	اضافه جریان، اضافه ولتاژ، کم ولتاژ، دیفرانسیل، بیش از حد دما، اتصال کوتاه
ویژگی کلیدی	از اضافه ولتاژ خود تحریکی پس از خاموش شدن موتور جلوگیری می کند.
ارتباط	اختیاری RS485/MODBUS-RTU یا اترنت/IP
استانداردها و محیط زیست
استاندارد طراحی	GB/T، IEC 62271
نصب و راه اندازی	سرپوشیده
دمای محیط	-10 درجه سانتیگراد تا +45 درجه سانتیگراد
ارتفاع	≤ 1000 متر (Derating در بالا)

ویژگی و کاربرد محصول

جبران دقیق محلی

عملیات همزمان خودکار

انعطاف پذیری پیکربندی دوگانه

پیشگیری از خود تحریکی

بهینه سازی انرژی قابل توجه

سایت های کاربردی

◇ پست های ثانویه فشرده

◇ شرکت های صنعتی و معدنی کوچک

◇ نیروگاه های بادی

◇ هتل ها، مراکز خرید، ساختمان های اداری، مراکز تجاری و غیره.

◇ ج- واحد سوئیچ بار

◇ واحد اتصال کابل D-Direct

◇ واحد اتصال مستقیم کابل با سوئیچ زمین

◇ F- واحد ترکیبی سوئیچ-فیوز بار

◇ V- یونیت قطع کننده مدار وکیوم

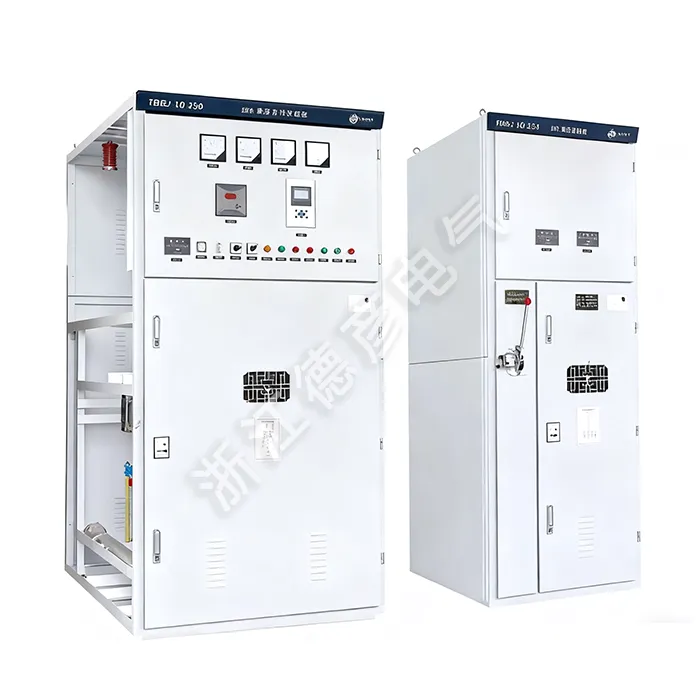

High Voltage Local Reactive Power Compensation Device
