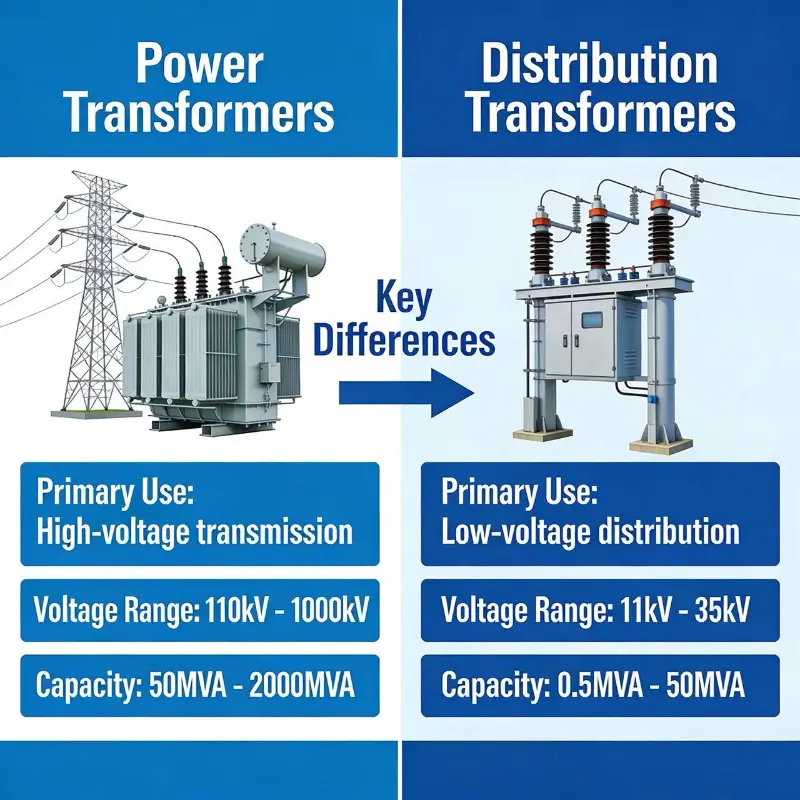

تفاوت بین ترانسفورماتور قدرت و ترانسفورماتور توزیع چیست؟

ترانسفورماتورهای قدرت عمدتاً در شبکه انتقال وصل می شوند که در آن اساساً در ولتاژ بالاتر استفاده می شوند ، در حالی که ترانسفورماتورهای توزیع در انتهای توزیع استفاده می شوند بنابراین همیشه با سطوح ولتاژ پایین روبرو هستند.

اکنون به اختلافات می رسیم

1. از آنجایی که آنها در شبکه انتقال استفاده می شوند، عموماً در > 33 کیلو ولت کار می کنند در حالی که ترانسفورماتورهای توزیع عموماً با ولتاژ کمتر از 33 کیلو ولت متصل می شوند.

2. به دلیل درجه ولتاژ بالاتر، سطح عایق ترانسفورماتورهای قدرت بسیار بالا و ترانسفورماتورهای توزیع پایین است.

3. نوسانات بار در ترانسفورماتورهای قدرت کمتر است در حالی که در ترانسفورماتورهای توزیع بیشتر است زیرا مستقیماً به بار متصل می شوند.

4. ترانسفورماتورهای قدرتطوری طراحی شده اند که 24 ساعت می توانند تلفات مس و آهن را تحمل کنند، از این رو مکانیزم خنک کنندگی آنها بسیار قوی است در حالی که در ترانسفورماتورهای توزیع تلفات مس بر اساس چرخه بار صورت می گیرد در حالی که تلفات آهن همیشه وجود دارد.

5. در طراحی ترانسفورماتورهای قدرت دقت شود که تلفات مس در بارگذاری کامل کمتر باشد. در حالی که در ترانسفورماتورهای توزیع تلفات آهن به حداقل می رسد.

6. در ترانسفورماتورهای قدرت درجه بندی بالاتر است از این رو از هسته برتر به عنوان هسته فولادی CRGO استفاده می کنیم در حالی که در ترانسفورماتورهای توزیع از فولاد آمورف استفاده می شود.

7. از آنجایی که CRGO STEEL می تواند شار بیشتری را در واحد وزن حمل کند، بنابراین وزن ویژه ترانسفورماتورهای قدرت کمتر از ترانسفورماتورهای توزیع است.

8. ترانسفورماتورهای قدرت برای دستیابی به حداکثر بازده در بار کامل طراحی شده اند. از این رو با توجه به شرط حداکثر راندمان-.مس بار تمام اتلاف ترانسفورماتورهای قدرت = تلفات آهن.

در حالی که در ترانسفورماتورهای توزیع، ما در نظر می گیریم که تا 70 - 75 درصد از خروجی نامی به عنوان میانگین بارگذاری می شود، بنابراین برای دستیابی به حداکثر بازده در 70 - 75 درصد طراحی شده است، بنابراین طبق فرمول حداکثر بازده -

اتلاف مس بار کامل = 2* تلفات آهن .

فرمول برای حداکثر بازده در ترانسفورماتورها (x^2 * اتلاف مس = تلفات آهن) که در آن x بارگذاری ترانسفورماتور است.

1. از این رو برای ترانسفورماتورهای قدرت بارگذاری 100٪ است بنابراین تلفات مس = تلفات آهن.

2. برای ترانسفورماتورهای توزیع بارگذاری 70 درصد است، از این رو 0.7 ^ 2 * تلفات مس = تلفات آهن، بنابراین تلفات مس = 2 * تلفات آهن.
