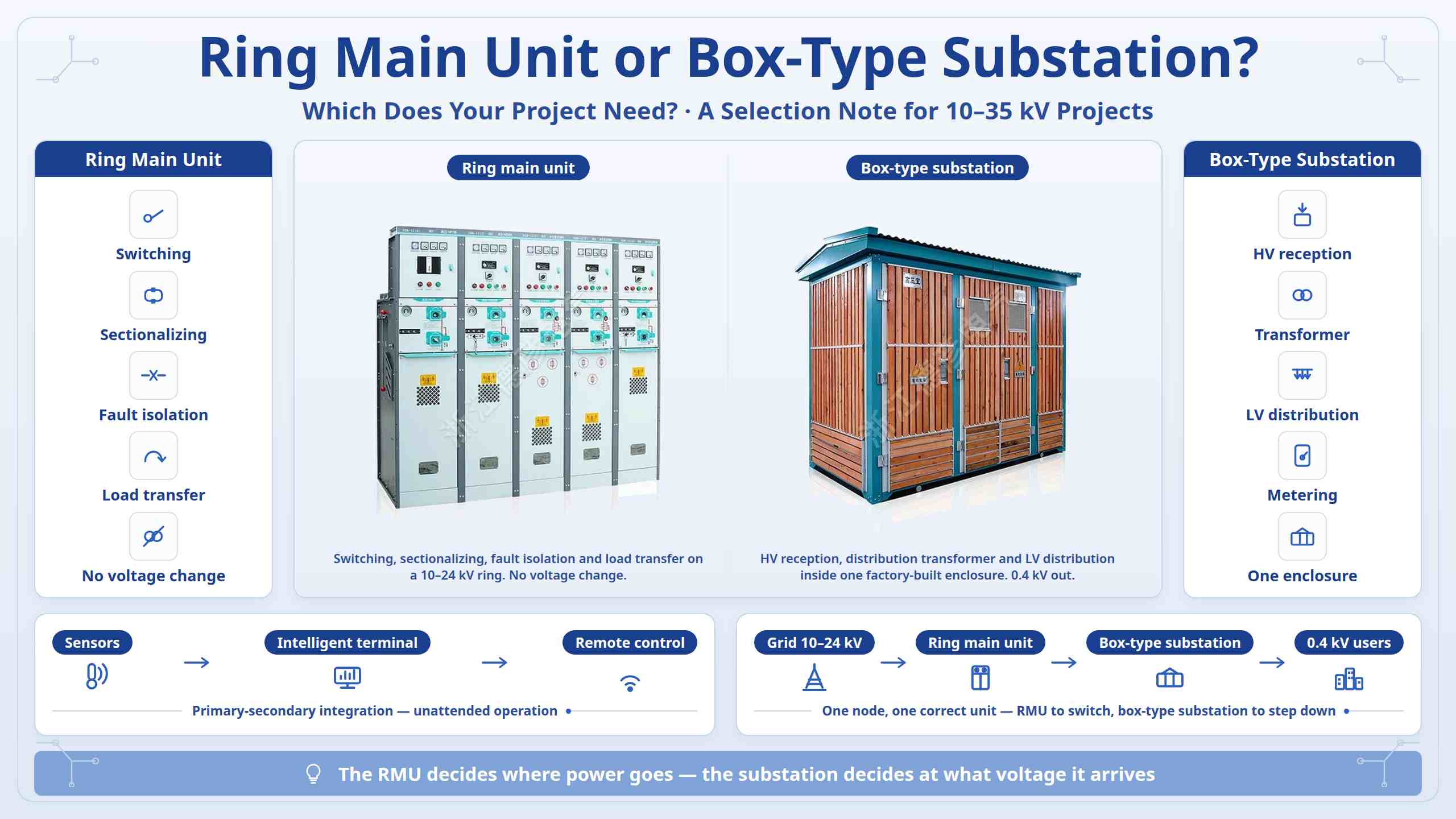

واحد اصلی حلقه یا پست باکس نوع: پروژه شما به کدام یک نیاز دارد؟

در پروژه های توزیع 10 تا 35 کیلوولت، واحد اصلی حلقه (RMU) و پست جعبه ای به طور مکرر در همان بررسی طراحی ذکر شده است. از آنجا که هر دو جمع و جور هستند و هر دو در کارخانه ساخته می شوند، گاهی اوقات به عنوان گزینه های رقیب در نظر گرفته می شوند. آنها نیستند. تصمیم به یک سوال در مورد گره‌ای که در حال برنامه‌ریزی هستید برمی‌گردد: آیا این نقطه نیاز به کاهش ولتاژ و توزیع برق ولتاژ پایین دارد، یا فقط نیاز به سوئیچ، بخش‌بندی و اتصال خطوط دارد؟شرکت ژجیانگ دیان الکتریک، آموزشی ویبولیتین (DEYAN ELECTRIC)، که هر دو خط تولید را تولید می کند، مرز عملی را در زیر مشخص می کند.

I. دو شغل متفاوت

واحد اصلی حلقه، تابلو برق محصور شده فلزی است که در شبکه های حلقه فشار متوسط ​​10-24 کیلوولت استفاده می شود. اجزای داخلی آن کلیدهای شکست بار، کلیدهای ارتینگ و فیوزها هستند. سوئیچینگ، بخش بندی خط، جداسازی خطا و انتقال بار را انجام می دهد، به طوری که یک خطا در یک بخش کابل می تواند بدون وقفه در تامین بقیه رینگ قطع شود. ولتاژ را تغییر نمی دهد.

یک پست از نوع جعبه ای، دریافت برق با ولتاژ بالا، ترانسفورماتور توزیع و توزیع برق ولتاژ پایین - همراه با اندازه گیری و محفظه - را در یک سازه فولادی کاملاً محصور و متحرک ادغام می کند. این پیش ساخته در کارخانه به صورت کامل تحویل داده می شود و خروجی آن برق ولتاژ پایین برای کاربران نهایی است.

در یک خط: یک RMU تصمیم می گیرد که قدرت به کجا برسد. یک پست از نوع جعبه ای تصمیم می گیرد که با چه ولتاژی وارد شود و چگونه توزیع شود.

II. تطبیق مدل با سناریوی شما

نوسازی کابل شهری با منبع تغذیه دوگانه و بدون کاهش محلی نیاز به RMU ندارد. نقاط باری که نیاز به برق خروجی 0.4 کیلو ولت دارند - محله های مسکونی، کارگاه ها، مناطق تجاری، ایستگاه های شارژ - به یک پست جعبه ای نیاز دارند. مکان‌های بیرونی، باریک، مرطوب یا گرد و غبار، به‌عنوان یک RMU عایق‌شده با گاز، که مخزن مهر و موم شده آن در برابر تراکم، گرد و غبار و مه نمک با بازرسی بسیار کمتر مقاومت می‌کند، ترجیح می‌دهند. پروژه‌های فتوولتائیک، ذخیره‌سازی و شمع شارژ از هر دو استفاده می‌کنند: پست‌های باکس پله‌آپ و کابینت‌های متصل به شبکه، تبدیل و اتصال به شبکه را انجام می‌دهند، در حالی که RMU‌های عایق‌شده با گاز جمع‌آوری و سوئیچینگ را در یک ردپای کنترل‌شده انجام می‌دهند.

III. در اکثر پروژه ها آنها با هم کار می کنند

در داخل بسیاری از پست‌های جعبه‌ای، واحدهای ورودی و خروجی ولتاژ بالا، خود واحدهای اصلی حلقه‌ای با سوئیچ‌های قطع بار هستند. RMU جزء سوئیچینگ است. پست محفظه ای است که تبدیل و توزیع ولتاژ پایین را در اطراف خود اضافه می کند. بنابراین، مرز به جای رقابتی عملی است - اگر یک گره فقط سوئیچ و بخش بندی می شود، یک RMU را مشخص کنید. اگر باید از کار کنار برود و توزیع شود، یک پست از نوع جعبه را مشخص کنید. و اگر آن ایستگاه نیز بخشی از یک شبکه حلقه ای باشد، این دو با هم مشخص می شوند. جهت جریان اصلی فعلی برای هر دو ادغام اولیه و ثانویه است: حسگرها و واحدهای نظارت در داخل کابینت، مطابق با یک پایانه توزیع هوشمند خارجی، امکان آپلود بی‌درنگ داده، مکان‌یابی خطا و ایزوله‌سازی خودکار، کنترل سوئیچینگ از راه دور و عملکرد بدون مراقبت را فراهم می‌کند.

IV. قبل از تأیید مدل چه چیزی را تأیید کنید

ابتدا مشخص کنید که شبکه شعاعی است یا حلقه دوگانه - این به تنهایی تعیین می کند که آیا RMU مورد نیاز است یا خیر. سپس ولتاژ نامی (10/24/35kV)، جریان نامی و جریان قطع اتصال کوتاه را با تنظیمات حفاظتی هماهنگ بررسی کنید. شرایط سایت شامل فضا، رطوبت، گرد و غبار، مه نمک و درجه حفاظت، با تجهیزات ضد انفجار در هر GB 50058 در صورت لزوم. و الزامات بار مانند ظرفیت ترانسفورماتور، مدارهای خروجی و جابجایی احتمالی. هزینه اول را در مقابل هزینه چرخه عمر بسنجید: تجهیزات عایق هوا مناسب سایت های داخلی خشک با کارکنان تعمیر و نگهداری اختصاصی هستند، در حالی که تجهیزات عایق گاز هزینه های اولیه بیشتری دارند اما تعمیر و نگهداری را در مکان های خارج از منزل یا مکان های بازرسی سخت کاهش می دهند.
