چه واحد اصلی حلقه در سطح ولتاژ باید برای پروژه های EPC توزیع انتخاب شود؟

در پروژه‌های مختلف پیمانکاری EPC توزیع، واحد اصلی حلقه (RMU) به عنوان بخش اصلی ولتاژ بالا پست‌های پکیج و پست‌های جعبه‌ای عمل می‌کند. انتخاب سطح ولتاژ آن به طور مستقیم پایداری، انطباق و هزینه پروژه کل راه حل توزیع برق را تعیین می کند، و همچنین یک نگرانی فنی کلیدی برای مهندسین تدارکات EPC در مرحله طراحی اولیه است. بسیاری از پیمانکاران عمومی EPC در مرحله تحقیق اولیه سؤالی را مطرح می کنند: چه واحد اصلی حلقه در سطح ولتاژ باید برای پروژه های EPC توزیع انتخاب شود؟

واقع در Yueqing، ژجیانگ،شرکت ژجیانگ دیان الکتریک، با مسئولیت محدودمتخصص در تحقیق و توسعه و ساخت تجهیزات توزیع برق ولتاژ متوسط. ما واحدهای اصلی حلقه عایق جامد عایق گاز و سازگار با محیط زیست سازگار با IEC، پست‌های جعبه پکیج به سبک اروپایی، پست‌های پیش ساخته از نوع کابین و طیف کاملی از تجهیزات توزیع برق را عرضه می‌کنیم. ما مدت‌هاست به مشتریان قراردادهای عمومی EPC خدمات ارائه کرده‌ایم و راه‌حل‌های انتخاب سفارشی RMU را برای پروژه‌های توزیع مختلف ارائه می‌کنیم.

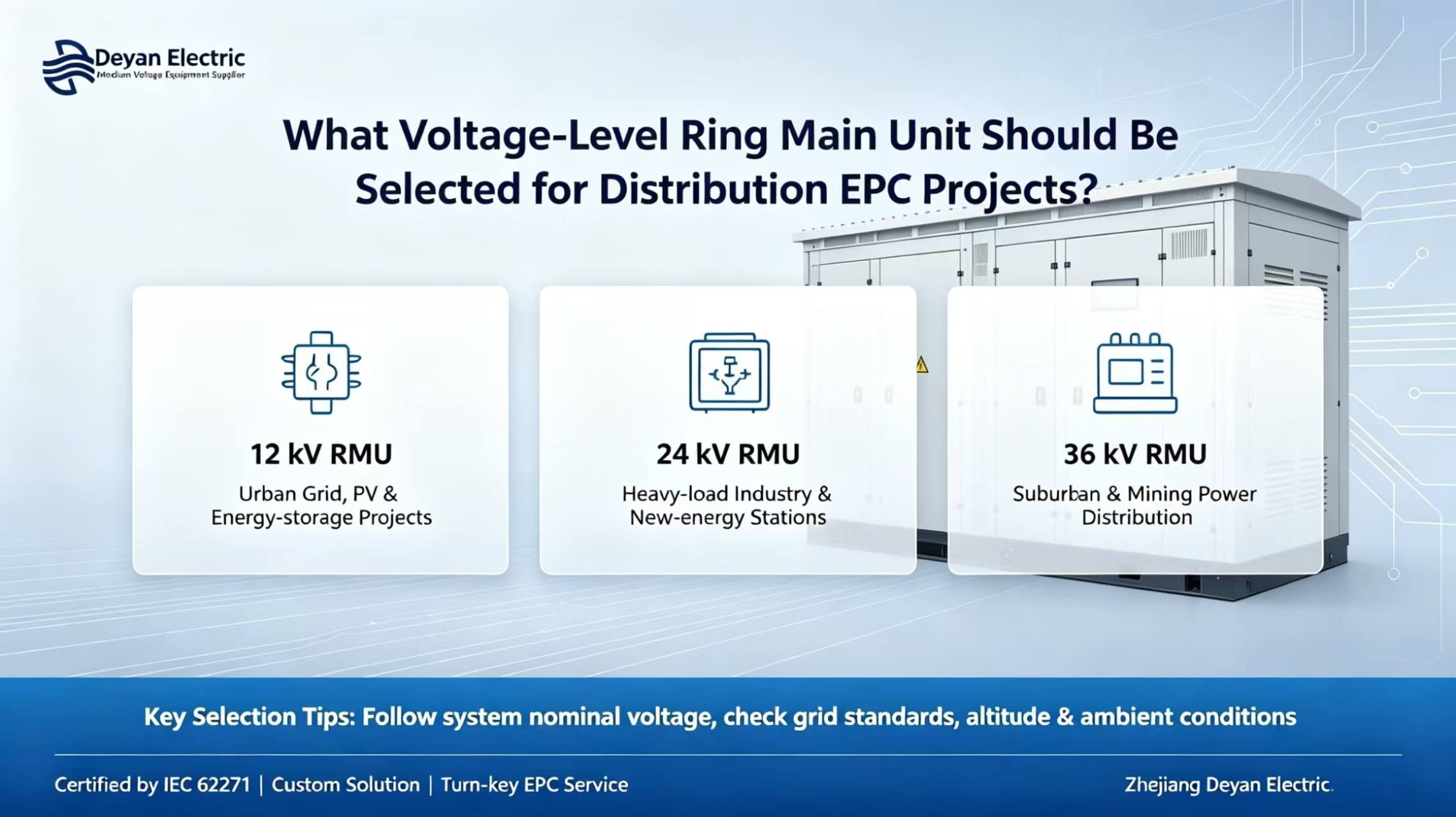

مرجع انتخاب سطح ولتاژ حلقه اصلی-واحد اصلی در پروژه های EPC توزیع

12 کیلوولت (سیستم 10 کیلوولت)

واحد اصلی حلقه 12 کیلوولت مدل اصلی است که به طور گسترده در پروژه های توزیع جهانی EPC مورد استفاده قرار می گیرد. این به طور گسترده در نوسازی شبکه توزیع شهری، توزیع برق صنعتی-پارک، اتصال شبکه PV و ذخیره انرژی، و پست های پکیج کوچک تا متوسط ​​استفاده می شود. این RMU با مدولاریت بالا و هزینه‌های قابل کنترل، با اکثر معماری‌های منبع تغذیه حلقه‌ای معمولی، با گزینه‌های جریان 20/25 کیلوآمپر در برابر اتصال کوتاه سازگار است. همچنین این مشخصات متداول برای پروژه های EPC است.

24 کیلو ولت

واحدهای اصلی رینگ 24 کیلوولت بیشتر برای مناطق صنعتی با بارهای بزرگتر و فواصل انتقال نیرو بیشتر و همچنین ایستگاه های جمع آوری انرژی نو استفاده می شوند. در مقایسه با راه حل 12 کیلو ولت، تلفات خط را کاهش می دهد و سرمایه گذاری روی مقاطع کابل را کاهش می دهد، و آن را برای پروژه های پیمانکاری عمومی EPC با ظرفیت بالا مناسب می کند. این به درجه های عایق تجهیزات بالاتر و طراحی ساختاری کابینت تقویت شده نیاز دارد و هزینه کلی آن بیشتر از واحد اصلی حلقه 12 کیلو ولت است.

36 کیلوولت (سیستم 33 کیلوولت)

واحدهای اصلی حلقه 36 کیلو ولت برای شبکه های توزیع حومه شهری، مناطق معدنی در مقیاس بزرگ و کارهای EPC منبع تغذیه در مسافت های طولانی مستقر شده اند. که در دسته توزیع ولتاژ متوسط-بالا قرار می گیرند، عموماً همراه با پست های پکیج با ظرفیت بالا استفاده می شوند و الزامات بالاتری را بر روی عایق، حفاظت قوس داخلی و تست پذیرش کارخانه (FAT) تحمیل می کنند.

اصل انتخاب اصلی:ولتاژ نامی واحد اصلی حلقه باید بر اساس ولتاژ نامی سیستم پروژه تعیین شود، نه اینکه صرفا بر اساس ظرفیت ترانسفورماتور باشد. مشتریان EPC ابتدا باید استانداردهای شبکه محلی، پارامترهای اتصال کوتاه سیستم، ارتفاع پروژه، دمای محیط و شرایط رطوبت را قبل از نهایی کردن ولتاژ نامی واحد اصلی حلقه تایید کنند.

ملاحظات اضافی برای انتخاب تجهیزات پروژه EPC

جدا از سطح ولتاژ، پیمانکاران عمومی EPC باید به استانداردهای محصول، سازگاری محیطی و قابلیت تحویل کامل در هنگام خرید واحدهای اصلی رینگ نیز توجه کنند:

الزامات صدور گواهینامه:محصولات باید با استانداردهای بین المللی سری IEC 62271 مطابقت داشته باشند. مجموعه کاملی از گزارش‌های آزمایش نوع و گواهی‌های CE باید برای پشتیبانی از بررسی نقشه پروژه و آزمون پذیرش کارخانه در دسترس باشد.

سازگاری با محیط:سفارشی سازی برای درجه حفاظت IP54 در فضای باز، سیستم های کنترل دما ضد تراکم و پوشش های ضد خوردگی برای مناطق ساحلی برای انطباق با شرایط عملیاتی پیچیده مانند دمای بالا، رطوبت بالا و ارتفاع بالا در دسترس است.

مجموعه کامل راه حل های پشتیبانی:دیان الکتریک می‌تواند واحدهای اصلی رینگ مستقل و همچنین راه‌حل‌های کلید در دست پست‌های پکیج یکپارچه با ترکیب RMU، ترانسفورماتور و کابینت‌های فشار ضعیف را تامین کند. تحویل یک مرحله ای هزینه های ارتباطی مشتریان EPC را که ناشی از تدارکات و هماهنگی برای راه اندازی چند طرفه است، کاهش می دهد.

ارتقاء هوشمند:پایانه های هوشمند FTU برای تحقق موقعیت خطا و عملکردهای نظارت از راه دور اختیاری هستند و برای پروژه های EPC شبکه های توزیع هوشمند و اتصال به شبکه انرژی جدید مناسب هستند.

نتیجه گیری

انتخاب سطح ولتاژ مرحله اولیه برای تعریف مشخصات حلقه-واحد اصلی است. انتخاب نادرست ممکن است خطرات شدیدی مانند پذیرش شکست شبکه، اضافه بار تجهیزات و تاخیر پروژه را ایجاد کند. شرکت Zhejiang Deyan Electric Co. Ltd. با داشتن یک تیم فنی مهندسی برق حرفه ای می تواند خدمات انتخاب ولتاژ حلقه اصلی و طراحی طرح اولیه را بر اساس نقشه های پروژه EPC و مشخصات شبکه محلی ارائه دهد. سفارشی سازی ODM برای ارائه راه حل های پایدار و قابل اعتماد توزیع برق ولتاژ متوسط ​​برای پروژه های EPC توزیع جهانی پشتیبانی می شود.
