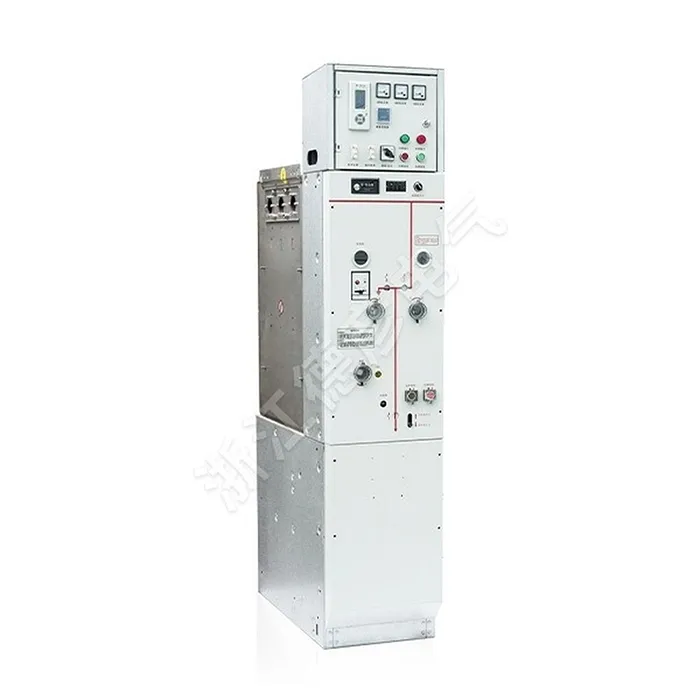

کلید عایق فلزی با عایق گاز دوستدار محیط زیست

پروژه

واحد

مدار شکن

سوئیچ بار

ولتاژ نامی

کیلوولت

12

12

جریان نامی

A

630

630

فرکانس نامی

HZ

50

50

سطح عایق رتبه بندی شده

ولتاژ تحمل فرکانس برق 1 دقیقه (فاز به فاز و فاز به زمین)

KV

42

42

ولتاژ تحمل فرکانس برق 1 دقیقه (شکست ایزوله)

48

48

ولتاژ مقاومت فرکانس برق (کنترل و مدارهای کمکی)

2

2

مقاومت در برابر ولتاژ صاعقه (فاز به فاز و فاز به زمین)

75

75

ولتاژ مقاومت در برابر ضربه رعد و برق (شکست ایزوله)

85

85

جریان قطعی نامی اتصال کوتاه

KA

20

جریان بسته شدن اتصال کوتاه نامی

KA

50

جریان مقاومت کوتاه مدت دارای رتبه بندی

KA

20

مدت زمان اتصال کوتاه نامی

S

4

حداکثر جریان مقاومت درجه بندی شده

KA

50

انتقال جریان

A

-

-

توالی عملیاتی دارای رتبه

-

0-0.3s-CO-180s-CO

فشار باد نامی (فشار سنج در 20 درجه سانتیگراد)

MPa

0.02

حداقل فشار عملکردی (فشار گیج در 20 درجه سانتیگراد)

MPa

0

دستگاه کاهش فشار فشار را آزاد می کند (فشار گیج در 20 درجه سانتیگراد)

MPa

0.16

میزان نشت سالانه

-

≤ 0.01٪

عمر مکانیکی

دوم

10000

10000

مقاومت مدار اصلی

μΩ

≤150

≤150
