Switchgear چیست؟ عملکرد و انواع

بیشتر اوقات، مردم به سیستم های نامرئی پشت برق فکر نمی کنند. سوئیچ را می‌چرخانی، چراغ‌ها کار می‌کنند، ساده. اما در پس‌زمینه، دستگاه‌هایی وجود دارند که مطمئن می‌شوند هیچ اتفاق خطرناکی رخ نمی‌دهد. به آن چیز، یا بهتر بگوییم آن مجموعه اشیاء، تابلو برق می گویند. اکنون، اگر از ده نفر مختلف بپرسید که تابلو برق چیست، به احتمال زیاد جواب مستقیمی به شما نخواهند داد. برخی ممکن است بگویند "این جعبه شکن است"، برخی دیگر ممکن است فقط شانه های خود را بالا بیندازند. اما حقیقت این است که تابلو برق همه جا وجود دارد، از خانه شما گرفته تا یک نیروگاه غول پیکر. مثل محافظ برق است.

Switchgear چیست؟

بنابراین، اجازه دهید آن را بسیار ساده کنیم. تابلو برق اساساً کیت تجهیزات الکتریکی است که از مدارها مراقبت می کند. این می تواند سوئیچ، قطع کننده، فیوز، ایزولاتور، رله باشد. همه آنها زیر این چتر قرار می گیرند. وقتی مشکلی در یک سیستم پیش می‌آید، مانند یک دروازه‌بان عمل می‌کند و مانع از گسترش مشکل می‌شود. به همین دلیل است که اگر بپرسید تابلو برق در یک خط چیست، می توانید بگویید: این زره ایمنی نیروی الکتریکی است.

گاهی اوقات مردم از عبارت what is electrical switchgear به جای آن استفاده می کنند، اما این به همان معنی است. اگر آن کابینت های خاکستری را در زیرزمین یا ایستگاه فرعی دیده اید، این تابلو برق است. در داخل آنها قطعاتی وجود دارد که استفاده از برق را ایمن نگه می دارد. در خانه، کوچک است. در یک بیمارستان یا کارخانه، بسیار زیاد است. اما همه اینها تحت یک ایده است.

شما نمی توانید دو کلمه - تابلو برق و حفاظت را از هم جدا کنید. دست به دست هم می دهند. حفاظت در وهله اول دلیل وجود تابلو برق است. اگر اضافه بار یا نقصی وجود داشته باشد، حفاظت فوراً فعال می شود. به درهای آتش نشانی در یک ساختمان فکر کنید: ممکن است یک منطقه دود یا شعله داشته باشد، اما درها از گسترش آن جلوگیری می کنند. تابلو برق همینطور است، فقط با برق.

عملکرد دنده سوئیچ توضیح داده شده است

تابلو برق با اطمینان از توزیع ایمن و کارآمد برق، نقش اصلی را در هر سیستم الکتریکی ایفا می کند. هدف اصلی آن مدیریت برق به گونه ای است که بدون وقفه یا خطر به طور قابل اعتماد جریان یابد. با ترکیب کنترل، حفاظت و ایزوله، تابلو برق هم تجهیزات و هم افراد را ایمن نگه می دارد و در عین حال عملیات روان را در مجموعه های مسکونی، تجاری و صنعتی حفظ می کند.

1. کنترل جریان قدرت

اولین و بارزترین نقش تابلو برق، کنترل جریان برق است. این به اپراتورها اجازه می دهد تا مدارها را با خیال راحت روشن و خاموش کنند و اطمینان حاصل شود که الکتریسیته فقط در صورت نیاز جریان دارد. این کنترل هم در عملیات های معمول و هم در شرایط اضطراری بسیار مهم است و به حفظ کارایی و عملکرد روان سیستم کمک می کند.

2. حفاظت در برابر خطاها

دنده سوئیچ با قطع مدارها در هنگام خطاهایی مانند اضافه بار یا اتصال کوتاه محافظت می کند. این از آسیب دیدن تجهیزات جلوگیری می کند و خطرات آتش سوزی یا شوک را کاهش می دهد. دستگاه‌های حفاظتی مانند کلیدهای مدار و رله‌ها فوراً عمل می‌کنند و تضمین می‌کنند که سیستم الکتریکی حتی در صورت بروز مشکلات غیرمنتظره ایمن و عملیاتی می‌ماند.

3. جداسازی برای نگهداری

یکی دیگر از عملکردهای مهم جداسازی است. سوئیچ‌گیر اجازه می‌دهد تا بخش‌های خاصی از یک سیستم الکتریکی به طور ایمن جدا شود تا مهندسان بتوانند بدون تماس با سیم‌های برق، بازرسی، آزمایش یا تعمیرات را انجام دهند. این جداسازی هم ایمنی کارگران و هم کمترین اختلال را در بقیه سیستم تضمین می کند.

4. ستون فقرات ایمنی الکتریکی

کنترل، حفاظت و انزوا با هم، ستون فقرات ایمنی الکتریکی را تشکیل می دهند. بدون تابلو برق، توزیع قابل اعتماد برق امکان پذیر نخواهد بود. این عملکردها سیستم ها را پایدار نگه می دارند، خطرات را به حداقل می رسانند و تضمین می کنند که تعمیر و نگهداری بدون خطر انجام می شود، و تابلو برق را به بخشی حیاتی از هر شبکه برق تبدیل می کند.

نمونه های کلید

نمونه های تابلو برق بی شماری وجود دارد. جعبه شکن در خانه شما؟ اون یکی تابلوی بزرگ داخل یک مرکز خرید؟ دیگری در صنایع، تابلو برق ولتاژ متوسط ​​را خواهید یافت. در سمت انتقال، دنده حتی بزرگتر. مثال ها تغییر می کنند، اما اصل همیشه یکسان است.

انواع کلید

در حال حاضر، تابلو برق به اشکال مختلفی عرضه می شود. یک اندازه برای همه مناسب نیست. انواع تابلوها بیشتر به ولتاژ و محل استفاده از آنها بستگی دارد. هر نوع دارای ویژگی های منحصر به فردی است که آن را برای یک یا آن استفاده مناسب می کند.

کلید ولتاژ پایین

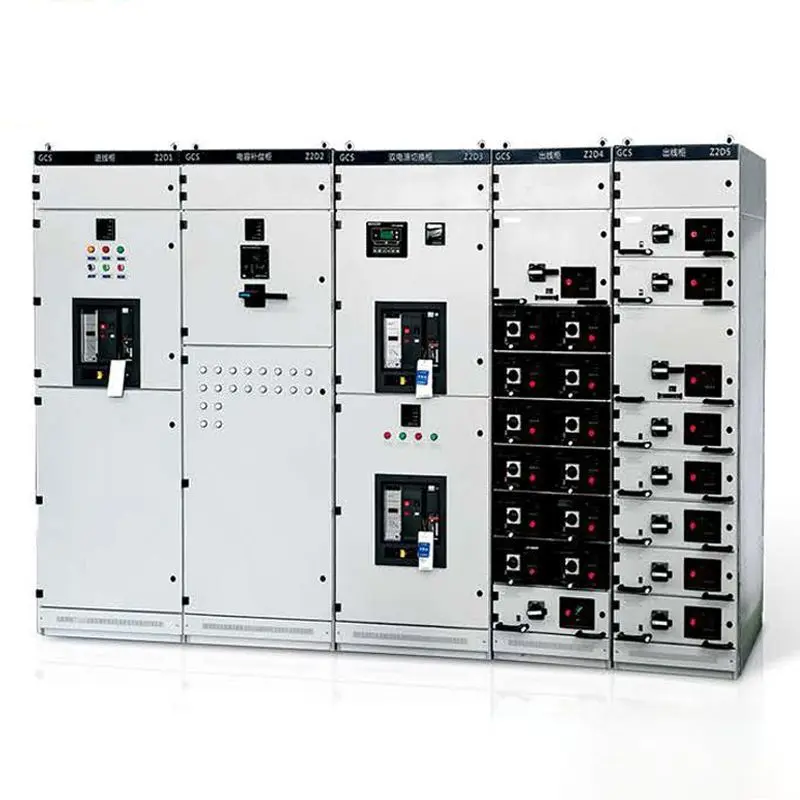

رایج ترین آنها تابلو برق فشار ضعیف است. هر چیزی تا 400 ولت اینجا مناسب است. خانه‌ها، ادارات، مغازه‌های کوچک - شما آن را نام ببرید. این وسیله ای است که از زندگی روزمره محافظت می کند. کلیدهای مدار، فیوزها و رله ها در این واحدها بسته بندی می شوند. ممکن است تا زمانی که یک شکافنده به آن ها نرسیده فکر نکنید، اما آنها همیشه بی سر و صدا کار می کنند.

کلید ولتاژ متوسط

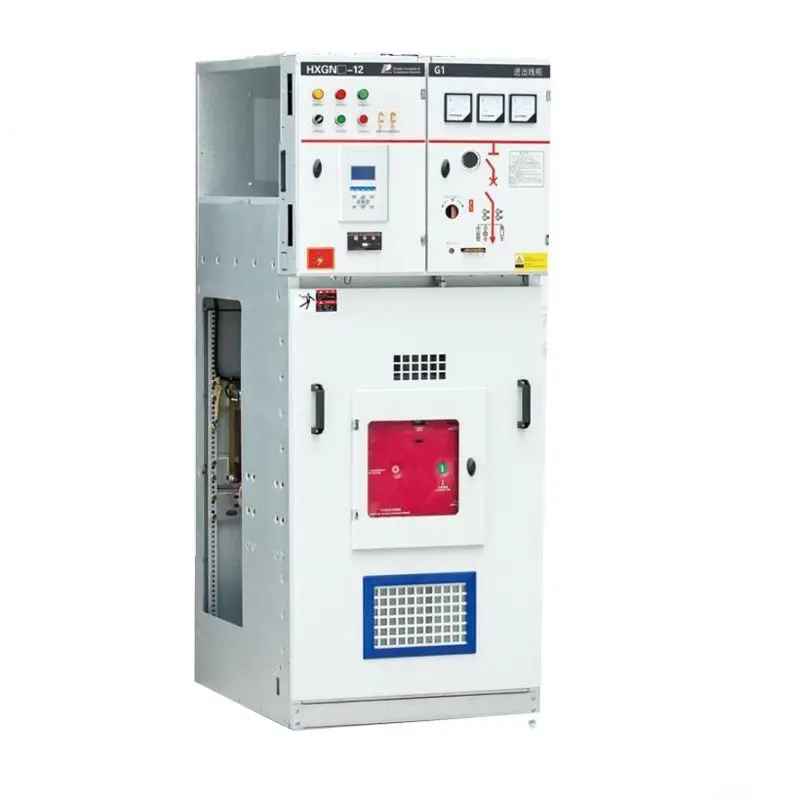

بعدی تابلو برق ولتاژ متوسط ​​است. این بین 1 کیلو ولت تا 35 کیلو ولت است. شما آن را در صنایع، در بیمارستان ها، در ایستگاه های فرعی که برق را به هزاران خانه توزیع می کنند، پیدا خواهید کرد. دنده ولتاژ متوسط ​​وظیفه سنگین تری دارد و برای تحمل بارهای بزرگتر ساخته شده است. هنگامی که پایداری حیاتی است، مانند یک اتاق عمل، این دنده مطمئن می شود که برق ایمن و ثابت باقی می ماند.

کلید ولتاژ بالا

سپس شما دنده ولتاژ بالا دارید. این چیز بزرگ است. نوعی که روی خطوط انتقال قرار می گیرد و کل مناطق را به هم متصل می کند. خطاهای اینجا خطرناک و پرهزینه هستند. به همین دلیل است که تابلو برق فشار قوی با عایق بسیار زیاد و عملکرد حفاظتی بسیار سریع طراحی شده است. همان اصل، مقیاس بزرگتر.

فضای داخلی در مقابل فضای باز

همچنین انواع تابلو برق بر اساس محل نصب آنها وجود دارد. واحدهای داخلی در داخل ساختمان و به دور از شرایط جوی ایمن نگهداری می شوند. واحدهای بیرونی ناهموار هستند، اغلب در ایستگاه‌های فرعی، برای مقاومت در برابر باران، گرد و غبار و گرما ساخته شده‌اند.

عایق هوا، گاز، نفت

در نهایت راه دیگری برای گروه بندی آنها عایق بندی است. تابلو برق عایق هوا ارزان و پرکاربرد است. عایق گاز، اغلب با SF6، جمع و جور و قابل اعتماد در جایی که فضا تنگ است. دنده های عایق روغن قدیمی تر هستند اما هنوز در برخی از شبکه ها وجود دارند. هر سه بسته به نیاز معتبر هستند.

نتیجه گیری

بنابراین، تابلو برق چیست؟ این مجموعه ای از دستگاه هایی است که برق را ایمن، کنترل شده و قابل اعتماد نگه می دارد. از تابلو برق فشار ضعیف در منازل گرفته تا تابلو برق فشار متوسط ​​در صنایع، تا سیستم های انتقال، نقش یکسان است. عملکرد تابلو برق کنترل، محافظت و جداسازی است. اصل کار تابلو برق ساده اما موثر است: تشخیص عیب، علامت دادن به شکن، قطع کردن، محافظت از بقیه. به اجزای تابلو برق، قطع کننده ها، رله ها، فیوزها، جداکننده ها نگاه کنید و خواهید دید که هر کدام چگونه نقشی را ایفا می کنند. بدون آنها، سیستم های الکتریکی نه تنها ناامن، بلکه غیرممکن خواهد بود.
