کدام واحد اصلی حلقه را باید انتخاب کنید؟

یک واحد اصلی حلقه (RMU) کلید اصلی شبکه‌های توزیع حلقه \(10\mathrm{kV}\) است - اما انتخاب صحیح آن چندان ساده نیست. پاسخ کمتر به خود محصول بستگی دارد تا به محیط عملیاتی، طرح منبع تغذیه و نیازهای عملکردی شما. این مقاله تصمیم انتخاب را بر اساس فرم عایق، سناریوی کاربردی و پارامترهای الکتریکی بررسی می کند، بنابراین می توانید RMU مناسب را با پروژه خود مطابقت دهید.

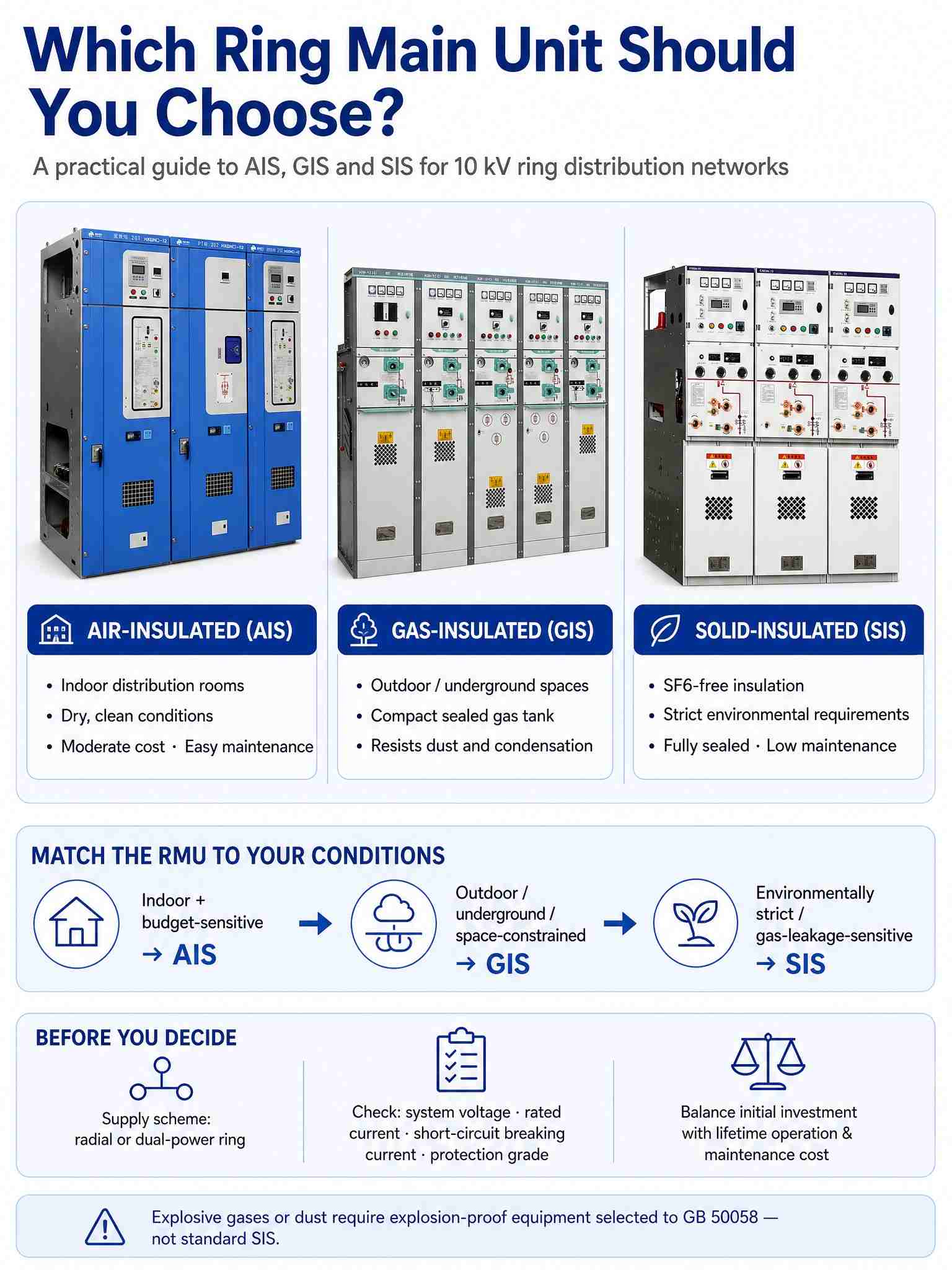

با فرم عایق شروع کنید - ردپا، سازگاری محیطی و بار تعمیر و نگهداری را تعیین می کند.

• RMU های عایق شده با هوا (AIS) مناسب اتاق های توزیع داخلی با شرایط خشک، تمیز و به خوبی نگهداری می شوند. آنها هزینه متوسط، ساختار بصری و نگهداری آسان را ارائه می دهند، اما کابینت ها بزرگتر هستند و به رطوبت و گرد و غبار حساس هستند.
• RMU های عایق شده با گاز (GIS) مناسب ایستگاه های سوئیچینگ در فضای باز، گالری های لوله های زیرزمینی، فضاهای توزیع باریک و پروژه های فتوولتائیک هستند. مخزن گاز مهر و موم شده آنها دارای اندازه جمع و جور، ردپای کوچک و مقاومت قوی در برابر گرد و غبار و تراکم - با هزینه بالاتر است.
• RMU های عایق جامد (SIS) برای پروژه هایی با الزامات زیست محیطی سختگیرانه - بدون SF6، بدون خطرات نشت گاز یا اثرات گلخانه ای - و همچنین سناریوهای حساس به ایمنی آتش سوزی و نشت گاز مناسب هستند. هادی های اولیه به طور یکپارچه در رزین اپوکسی بدون پر کردن گاز محصور می شوند و طراحی کاملاً مهر و موم شده و کم تعمیر و نگهداری را ارائه می دهند، هرچند با نیازهای پردازش بالاتر.

توجه: برای مکان های دارای گازهای انفجاری یا گرد و غبار، باید از تجهیزات الکتریکی ضد انفجار که مطابق با GB 50058 (کد طراحی تاسیسات الکتریکی در جوهای انفجاری) انتخاب شده اند، به جای RMU های استاندارد عایق جامد استفاده شود.

سپس سناریو را مطابقت دهید.

به زبان ساده: پروژه های داخلی و حساس به بودجه \(\rightarrow\) AIS; مکان‌های فضای باز، زیرزمینی یا فضای محدود \(\rightarrow\) GIS; پروژه های سختگیرانه محیطی یا حساس به نشت گاز \(\rightarrow\) SIS (برای اتمسفرهای واقعاً انفجاری، تجهیزات ضد انفجار در هر گیگابایت 50058 مورد نیاز است). برای پست‌های جدید از نوع جعبه انرژی و شبکه‌های توزیع هوشمند، واحدهای عایق گاز با یکپارچه‌سازی اولیه و ثانویه به طور فزاینده‌ای گزینه اصلی هستند که امکان نظارت از راه دور، هشدار خودکار خطا و عملکرد بدون مراقبت را فراهم می‌کنند.

طرح منبع تغذیه و پارامترهای الکتریکی را بررسی کنید.

فراتر از فرم عایق، تأیید کنید که آیا شبکه به منبع تغذیه شعاعی ساده یا منبع تغذیه رینگ دوگانه نیاز دارد، و پارامترهای هسته - ولتاژ سیستم، جریان نامی، جریان قطع اتصال کوتاه و درجه حفاظت را بررسی کنید. اینها باید با پیکربندی شبکه و مقیاس بار مطابقت داشته باشند. در غیر این صورت، حتی نوع عایق مناسب نیز نمی تواند عملکرد ایمن را تضمین کند.

اولين هزينه را در مقابل هزينه مادام العمر متعادل كنيد.

انتخاب معقول، سرمایه گذاری اولیه را در مقابل هزینه های طولانی مدت عملیات و تعمیر و نگهداری می سنجد. یک واحد ارزان‌تر که نیاز به تعمیر و نگهداری مکرر دارد یا با محیط خود سازگاری ندارد، می‌تواند در طول عمر مفید آن هزینه بیشتری داشته باشد. RMU را با شرایط خود مطابقت دهید - نه با برچسب قیمت.

شرکت ژجیانگ دیان الکتریک، با مسئولیت محدودیک تولید کننده حرفه ای تجهیزات توزیع برق است که در منطقه توسعه اقتصادی Yueqing، Wenzhou، استان ژجیانگ واقع شده است. مجموعه محصولات این شرکت شامل تابلو برق عایق گاز، واحدهای اصلی حلقه، پست‌های جعبه‌ای، تابلو برق فشار قوی و پایین و کابینت‌های شبکه فتوولتائیک است که به طور گسترده در نوسازی شبکه شهری، توزیع برق صنعتی و نیروگاه‌های انرژی نو استفاده می‌شود. به عنوان یکی از خطوط اصلی تولید این شرکت، واحدهای اصلی رینگ - از جمله انواع عایق هوا و عایق گاز - با طراحی طرح کامل و پشتیبانی فنی ارائه می‌شوند که به مشتریان کمک می‌کند شبکه‌های توزیع حلقه قابل اعتماد و سازگار بسازند. دیان الکتریک متعهد به ارائه راه حل های برق کارآمد و قابل اعتماد برای مشتریان در سراسر جهان است.
