راهنمای انتخاب تابلو برق

در اصل، انتخاب نوعتابلو برقیک فرآیند تصمیم گیری است که از «تعریف الزامات» به «تطبیق پارامترها» می رسد. برای شفاف‌تر کردن فرآیند انتخاب، آن را به هشت بعد کلیدی تقسیم کردم. شما می توانید از این مانند یک چک لیست استفاده کنید و هر مورد را با وضعیت واقعی خود بررسی کنید.

سه بعد هسته برای انتخاب دنده سوئیچ

بعد انتخاب

ملاحظات کلیدی

راهنمای انتخاب

1. سطح ولتاژ

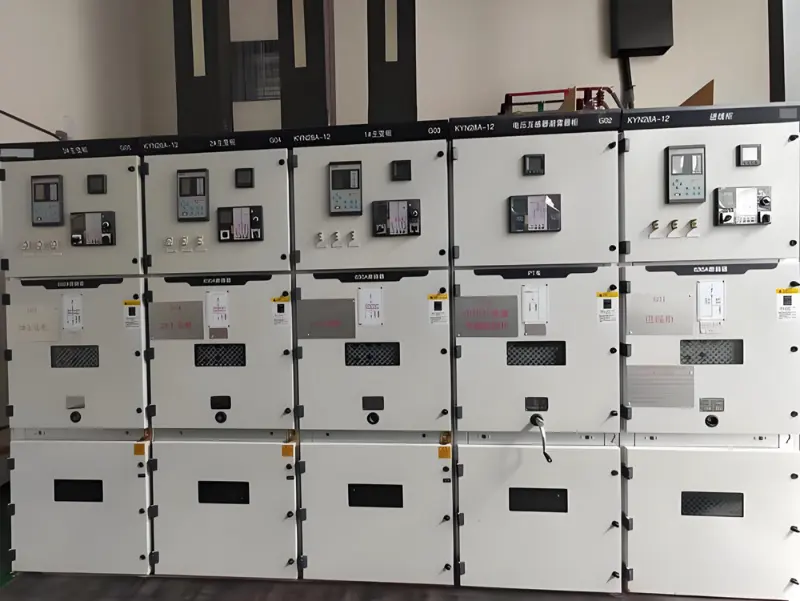

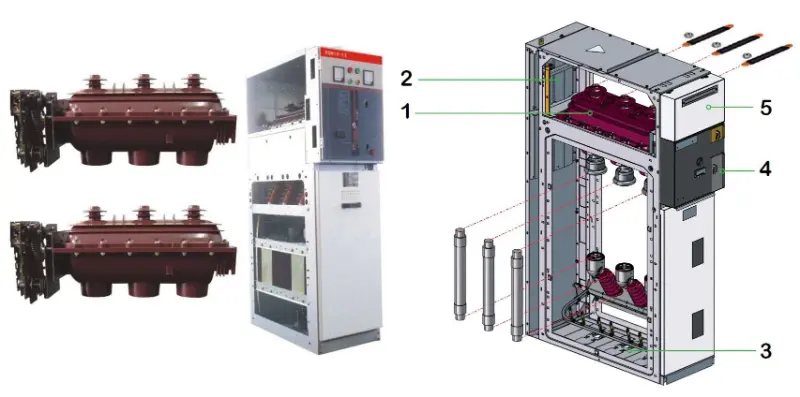

تعیین کنید که آیا برای یک سیستم ولتاژ بالا (مثلاً 10 کیلو ولت، به عنوان سمت اصلی خط ورودی/ترانسفورماتور) یا یک سیستم ولتاژ پایین (مثلاً 380 ولت/220 ولت، به عنوان توزیع خط خروجی/ترمینال) است.

این اساسی ترین تقسیم بندی است که مستقیماً سطح عایق و اجزای داخلی تجهیزات را تعیین می کند.

2. محیط نصب

بررسی کنید که آیا برای نصب در داخل یا خارج از منزل است و آیا الزامات خاصی مانند ضد آب (رده بندی IP)، مقاومت در برابر رطوبت، مقاومت در برابر خوردگی یا حفاظت در برابر انفجار وجود دارد.  استفاده در فضای باز نیاز به درجه بندی حفاظت از نفوذ بالا (به عنوان مثال، IP54 یا بالاتر) و محفظه های فولادی ضد زنگ دارد. محیط‌های مرطوب/خورنده نیاز به تجهیزات کاملاً بسته یا پوشش‌های ویژه دارند.

3. هدف عملکردی

هدف اصلی را به وضوح تعریف کنید: روشنایی، قدرت (به عنوان مثال، کنترل موتور)، توزیع توان، تصحیح ضریب قدرت (بانک خازن)، یا اندازه گیری. جعبه های توزیع روشنایی بارهای کمی دارند و می توان آنها را به دیوار نصب کرد. جعبه های توزیع برق دارای بارهای زیادی هستند، اغلب روی زمین هستند و اغلب به واحدهای کنترل موتور نیاز دارند.

4. فرم ساختاری

بین نوع ثابت (مانند GGD، مقرون به صرفه) یا نوع کششی (به عنوان مثال، GCK/GCS/MNS، تعمیر و نگهداری آسان، قابلیت اطمینان بالا) انتخاب کنید. نوع ثابت برای موقعیت هایی با بارهای پراکنده، مدارهای کم و بودجه محدود مناسب است.

نوع Draw-out برای موقعیت‌هایی با بارهای متمرکز، مدارهای زیاد و الزامات اطمینان بالای منبع تغذیه (به عنوان مثال، مراکز داده، صنعت پتروشیمی) مناسب است.

5. پارامترهای الکتریکی

ولتاژ نامی، فرکانس و جریان محاسبه شده سیستم را بررسی کنید. مهمتر از آن، اطمینان از انطباق با الزامات پایداری دینامیکی و حرارتی در شرایط اتصال کوتاه. ظرفیت قطعی قطع کننده مدار باید از حداکثر جریان اتصال کوتاه در محل نصب بیشتر باشد.  تطبیق پارامتر برای عملکرد ایمن اساسی است. این باید بر اساس محاسبات دقیق باشد، نه فقط تجربه یا تخمین.                6. پروژه طبیعت

آیا این یک پروژه ساخت و ساز جدید، یک پروژه نوسازی یا یک پروژه افزایش ظرفیت است؟

برای ساخت و ساز جدید، محصولات جدید با کیفیت بالا و بسیار قابل اعتماد را در اولویت قرار دهید. برای نوسازی/توسعه، به نوع کابینت موجود برای ادغام سیستم راحت تر مراجعه کنید.

7. فضای نصب

طول، عرض و ارتفاع اتاق برق، به ویژه عرض راهروهای عملیاتی در جلو و پشت کابینت ها را اندازه گیری کنید.

در دسترس بودن فضا مستقیماً ابعاد و چیدمان کابینت را محدود می کند. به عنوان مثال، عرض راهرو عقب باید الزامات تعمیر و نگهداری را برآورده کند و ردیف های کابینت های بلندتر از 6 متر به دو نقطه خروج نیاز دارند.

8. تعمیر و نگهداری و مدیریت  سطح مهارت فنی پرسنل عملیاتی و الزامات برای راحتی تعمیر و نگهداری را در نظر بگیرید.

کابینت های کشیده قابلیت تعویض واحد را دارند. در طول تعمیر و نگهداری، واحد معیوب را می توان برای بازیابی سریع منبع تغذیه بیرون کشید، اما هزینه آن بیشتر است.

مدل‌های رایج کلید و سناریوهای قابل اجرا

پس از درک ابعاد اصلی، بیایید به چند نوع رایج از آن نگاه کنیمتابلو برق فشار ضعیفدر بازار این به شما کمک می کند تا نیازهای انتزاعی خود را با محصولات خاص مطابقت دهید.

سری مدل  نوع ساختار  ویژگی های اصلی

سناریوهای کاربردی معمولی

:-----------  :--------------  :-------------------------------------------------------

GGD  مدار ساده و اقتصادی و کاربردی ثابت است، اما برای تعمیر و نگهداری نیاز به قطع برق دارد.

شرکت‌های صنعتی و معدنی، سایت‌های ساختمانی با حساسیت هزینه، مدارهای کمتر و نیازهای کم برای تداوم منبع تغذیه.

GCK       قرعه کشی

متشکل از واحدهای مرکز کنترل موتور (MCC). مدارهای ایزوله ایمنی و قابلیت اطمینان خوبی را ارائه می دهند. ارزش خوبی برای پول ارائه می دهد.

سیستم‌های قدرت، شرکت‌های صنعتی و معدنی، ساختمان‌های مرتفعی که نیاز به تبدیل نیرو، توزیع و کنترل موتور دارند. در حال حاضر یک نوع پر استفاده است.

GCS       Draw out

طراحی بهبود یافته بر اساس GCK، ساختار انعطاف پذیر، قابلیت تعویض خوب واحدهای کشو. نسخه های اولیه سطوح حفاظت نسبتاً پایین تری داشتند.  سیستم های توزیع در نیروگاه های بزرگ، تاسیسات پتروشیمی و غیره که نیاز به سطوح اتوماسیون بالا و قابلیت رابط با کامپیوتر دارند.

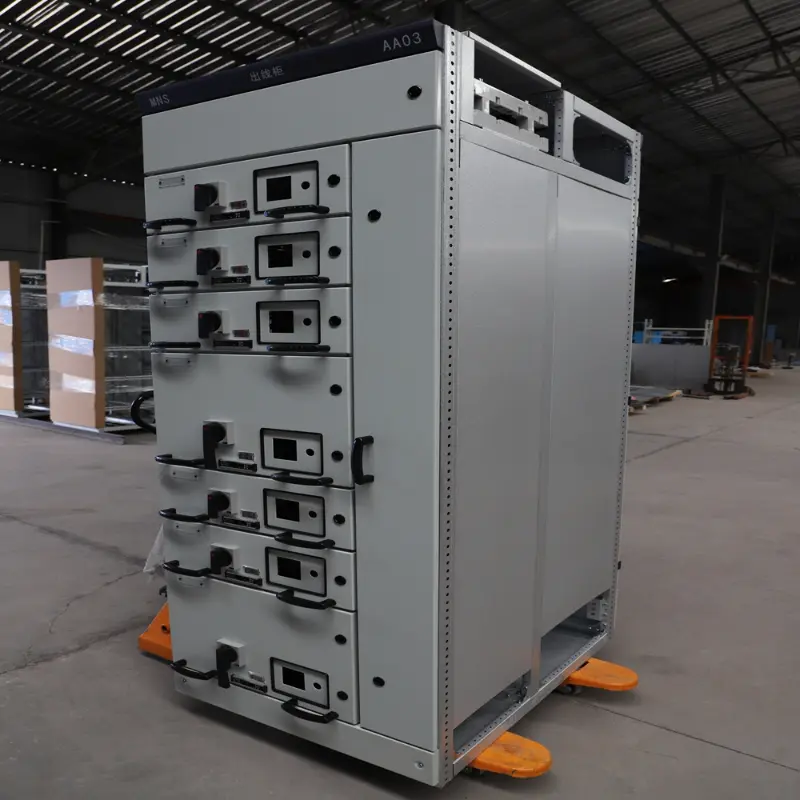

MNS       قرعه کشی

طراحی فشرده، ساختار مدولار، طرز کار عالی، سطح حفاظت بالا، عملکرد عالی، اما هزینه نسبتاً بالاتر (تقریباً دو برابر GCS).  موقعیت هایی با تقاضای بسیار بالا برای اطمینان منبع تغذیه، ایمنی و استفاده از فضا، مانند مراکز داده بزرگ، هتل های مجلل، و کارگاه های تولید دقیق.

> به طور خلاصه، از GGD به MNS، می توان آن را به عنوان یک پیشرفت در عملکرد و هزینه مشاهده کرد. برای اکثر پروژه های مرسوم، GCK اغلب یک انتخاب محتاطانه است که اقتصاد و قابلیت اطمینان را متعادل می کند.
