چرا Switchgear گره کلیدی در سیستم های قدرت مدرن است؟

در یک سیستم قدرت الکتریکی،انتقال انرژی الکتریکیاز نیروگاه ها تا مصرف کنندگان نهایی شامل یک سری مراحل پیچیده کنترل، توزیع و حفاظت است. این فرآیند بسیار فراتر از اتصال ساده سیم ها است. بر مجموعه ای پیچیده و هماهنگ از تجهیزات متکی است. تجهیزات کلید، به عنوان یک گره حیاتی در شبکه قدرت، عملکردهایی را انجام می دهد که فراتر از مفهوم ساده "سوئیچینگ" است. اساساً، این یک مجموعه فلزی محصور شده است که چندین واحد عملکردی را یکپارچه می کند و وظیفه عملیات اصلی مانند ساخت و قطع مدار، نظارت بر وضعیت، حفاظت از خطا و توزیع برق را بر عهده دارد. درک تابلو برق برای درک اینکه چگونه سیستم های قدرت مدرن به منبع تغذیه ایمن، قابل اعتماد و انعطاف پذیر دست می یابند، کلیدی است.

ارزش اصلی تابلو برق در اجرای فیزیکی "ایزوله" و "کنترل" نهفته است. سیستم‌های قدرت باید شرایط عملیاتی مختلفی از جمله انتقال و قطع برق معمولی، ایزوله‌سازی ایمن در طول تعمیر و نگهداری تجهیزات، و قطع سریع اتصال در هنگام خطا را انجام دهند. تابلو برق از طریق ترکیب مکانیکی و اتصال الکتریکی واحدهای عملکردی داخلی خود، این عملیات را استاندارد و ایمن می کند. محفظه فلزی آن یک مانع محافظ قوی ایجاد می کند که به طور فیزیکی اجزای زنده را از محیط خارجی و پرسنل جدا می کند. در داخل، پارتیشن ها واحد را به محفظه های مستقل مانند محفظه شینه، محفظه قطع کننده مدار و محفظه کابل تقسیم می کنند. این طراحی تضمین می کند که اگر یک خطا در یک محفظه رخ دهد، ضربه آن موضعی باقی می ماند و از تشدید حادثه جلوگیری می کند. این فلسفه طراحی ماژولار و بخش‌بندی شده، پایه و اساس چگونگی تضمین پایداری کلی سیستم را می‌سازد.

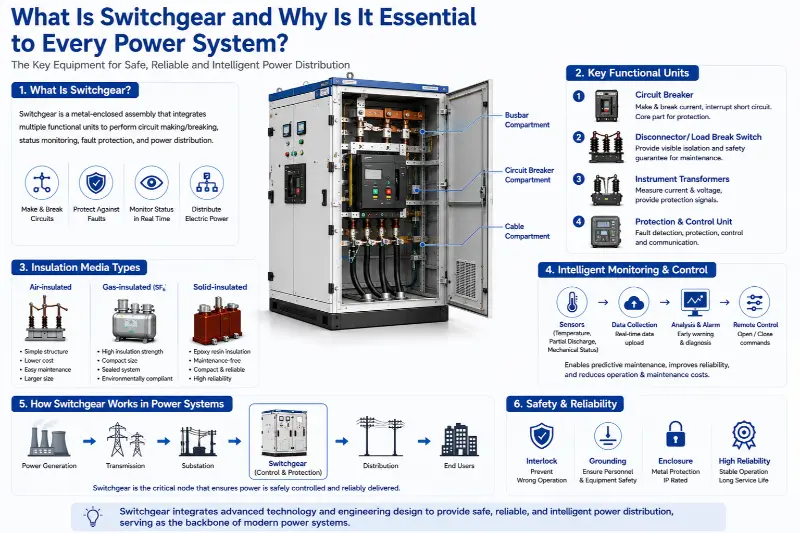

از نظر ترکیب عملکردی، یک واحد سوئیچگیر معمولی صرفاً یک قطعه واحد نیست، بلکه یک سیستم مینیاتوری است. این شامل چندین واحد عملکردی کلیدی است که به طور هماهنگ کار می کنند:

1. واحد ساخت و قطع مدار اصلی: جزء اصلی در اینجا قطع کننده مدار است. این می تواند مدارها را در شرایط بار معمولی ایجاد و قطع کند. مهمتر از آن، در صورت اتصال کوتاه یا اضافه بار شدید، مکانیسم قطع داخلی آن به آن اجازه می دهد تا به طور خودکار در عرض میلی ثانیه قطع شود و جریان خطا قطع شود. ظرفیت شکست آن به طور مستقیم میزان خطاهای اتصال کوتاهی را که تابلو برق می تواند انجام دهد تعیین می کند.

2. ایزولاسیون ایمنی و واحد شکست قابل مشاهده: این عملکرد در درجه اول توسط جداکننده ها (ایزولاتورها) یا سوئیچ های load-break انجام می شود. جداکننده ها پس از باز شدن مدار شکن برای ایجاد یک شکاف عایق هوای واضح و قابل اعتماد استفاده می شوند که تضمین ایمنی قابل مشاهده ای را برای تعمیر و نگهداری تجهیزات فراهم می کند. کلیدهای Load-break را می توان به صورت زیر دسته بندی کرد: 1. عایق هوا: این کلیدها از هوا در فشار اتمسفر به عنوان رسانه عایق اولیه استفاده می کنند. از مزایای آن می توان به ساختار ساده، هزینه کمتر و سهولت نگهداری اشاره کرد. معایب شامل اندازه تجهیزات حجیم است. از آنجایی که هوا دارای قدرت دی الکتریک نسبتاً پایینی است، برای اطمینان از ایمنی، فاصله های الکتریکی زیادی لازم است. اجزای داخلی نیز در برابر عوامل محیطی مانند رطوبت و گرد و غبار حساس هستند.

3. عایق گاز: گاز هگزا فلوراید گوگرد (SF6) معمولاً به عنوان عایق و محیط خاموش کننده قوس استفاده می شود. گاز SF6 قابلیت های عایق و خاموش کردن قوس بسیار خوبی را ارائه می دهد و به تابلو برقی که از این فناوری استفاده می کند این امکان را می دهد که با ردپایی کوچک بسیار فشرده باشد و در عین حال در برابر تداخل محیطی خارجی مصون بماند. با این حال، این فناوری به شدت بر تکنیک های آب بندی گاز متکی است. علاوه بر این، SF6 یک گاز گلخانه ای قوی است و بازیافت و دفع آن تابع مقررات زیست محیطی سختگیرانه است.

4. عایق جامد: مواد جامد، مانند رزین اپوکسی، برای ریخته‌گری یا محصور کردن اجزای مدار اولیه (مانند قطع کننده‌های مدار، جداکننده‌ها) در یک ماژول منفرد و یکپارچه استفاده می‌شوند. این فناوری تأثیر محیط خارجی را کاملاً از بین می برد و عملکرد بدون نیاز به تعمیر و نگهداری را امکان پذیر می کند و اندازه تجهیزات بین انواع عایق هوا و عایق گاز قرار می گیرد. چالش در الزامات بسیار بالا برای پردازش مواد و طراحی اتلاف گرما نهفته است.

طراحی مدرن تابلو برق به طور فزاینده ای بر قابلیت مشاهده وضعیت و بهره برداری و نگهداری هوشمند تاکید دارد. مدل‌های نگهداری دوره‌ای سنتی در حال تغییر به سمت تعمیر و نگهداری پیش‌بینی‌کننده مبتنی بر شرایط هستند. این به سنسورهای مختلف نصب شده در کابینت متکی است: سنسورهای دما تولید گرما را در نقاط اتصال و شینه نظارت می کنند. سنسورهای تخلیه جزئی نقص عایق داخلی در مراحل اولیه را تشخیص می دهند. و سنسورهای مشخصه مکانیکی سرعت باز و بسته شدن و زمان بندی کلیدهای مدار را ثبت می کنند. داده‌های جمع‌آوری‌شده در یک سیستم پشتیبان آپلود می‌شوند که در آن تجزیه و تحلیل داده‌های بزرگ هشدارهای اولیه درباره خطاهای احتمالی را ارائه می‌دهد و امکان نگهداری هدفمند را فراهم می‌کند. این به طور قابل توجهی قابلیت اطمینان منبع تغذیه را افزایش می دهد و هزینه های عملیاتی و نگهداری را کاهش می دهد.

کلید به صورت مجزا عمل نمی کند. سیستم کنترل ثانویه آن به عنوان رابط عصبی برای ادغام در شبکه های هوشمند مدرن عمل می کند. از طریق پروتکل‌های ارتباطی استاندارد، داده‌های مربوط به حفاظت، اندازه‌گیری و وضعیت را می‌توان به سیستم‌های اتوماسیون پست یا مراکز اعزام سطح بالاتر منتقل کرد. همچنین می تواند دستورات کنترل از راه دور را برای اجرای عملیات باز و بسته شدن از راه دور دریافت کند. این قابلیت برای تبادل اطلاعات دو طرفه، توزیع‌کنندگان شبکه را قادر می‌سازد تا وضعیت عملیاتی لبه شبکه را در زمان واقعی نظارت کنند و جداسازی سریع خطا و بازیابی نیرو را تسهیل می‌کند - عناصر اساسی در ساخت یک شبکه خود ترمیم شونده.

با توجه به نصب و بهره برداری طولانی مدت، عملکرد تابلو برق تحت تاثیر عوامل متعددی قرار می گیرد. تراز بودن پایه نصب، گشتاور سفت شدن اتصالات شینه، و قابلیت اطمینان شبکه اتصال به زمین به عنوان شرایط اولیه ای عمل می کند که عملکرد طول عمر آن را تعیین می کند. در حین کار، اجزای داخلی سایش الکتریکی و مکانیکی را جمع می کنند. اتصالات ممکن است به دلیل انبساط/انقباض حرارتی یا نیروهای الکترومغناطیسی شل شده و منجر به گرمای بیش از حد شود. و مواد عایق به مرور زمان دچار پیری تدریجی می شوند. حتی پیشرفته ترین تجهیزات نیز نیازمند بازرسی های حرفه ای، نظارت بر دما و آزمایش تخلیه جزئی برای ردیابی تغییرات در وضعیت آن هستند.

تابلو برق به عنوان یک گره حیاتی در سیستم قدرت، یک فلسفه طراحی است که با یکپارچگی بالا، تخصص عملکردی و تمرکز بر افزونگی ایمنی مشخص می شود. از روکش فلزی خارجی ناهموار گرفته تا منطق الکتریکی داخلی پیچیده آن، و از اصول عایق‌سازی فیزیکی بنیادی گرفته تا فناوری‌های حسگر هوشمند پیشرفته، همه جزئیات در خدمت یک هدف اصلی هستند: ایجاد نقاط کنترل قابل اعتماد و موانع ایمنی در میان جریان‌های پیچیده نیرو. درک عمیق تابلو برق نشان می‌دهد که یک منبع تغذیه مداوم و پایدار نمی‌تواند بدیهی باشد. بلکه بر طراحی مهندسی دقیق و تکامل تکنولوژیکی مداوم در پشت قطعات بی شماری از چنین تجهیزات حیاتی متکی است. این واحدها که قادر به ساخت و قطع مدارها در جریان نامی و مقاومت در برابر جریان های اتصال کوتاه خاص هستند، اغلب برای کاربردهای خاص با فیوزها جفت می شوند. اینترلاک های مکانیکی یا الکتریکی بین آنها و کلیدهای مدار برای جلوگیری از خطاهای عملیاتی بسیار مهم است.
