چه چیزی سوئیچ‌گیر اصلی حلقه‌های AC را برای توزیع برق مدرن قابل اعتماد می‌کند؟

تابلو برق اصلی حلقه فلزی ACیک راه حل فشرده توزیع ولتاژ متوسط ​​است که برای بهبود تداوم برق، ایمنی عملیاتی، جداسازی خطا و راندمان نصب طراحی شده است. با ترکیب عملکردهای سوئیچینگ، حفاظت، جداسازی و زمین در داخل یک محفظه فلزی، این تجهیزات به ویژه برای شبکه های توزیع شهری، تأسیسات صنعتی، ساختمان های تجاری، پروژه های زیرساختی و کاربردهای انرژی تجدیدپذیر مناسب است. این راهنما ساختار، اصل عملیات، پارامترهای فنی کلیدی، ویژگی‌های ایمنی، سناریوهای کاربردی و ملاحظات عملی برای انتخاب پیکربندی مناسب را توضیح می‌دهد.

فهرست مطالب

• 1. درک کلیدهای اصلی حلقه فلزی AC
• 2. چرا در توزیع ولتاژ متوسط ​​مهم است؟
• 3. ساختار کلید چگونه است؟
  • اجزای سوئیچینگ و حفاظتی
  • کابل و محفظه های اتصال
  • محفظه فلزی و طراحی ایمنی
• 4. سیستم اصلی حلقه چگونه کار می کند؟
• 5. کدام پارامترهای فنی بیشترین اهمیت را دارند؟
• 6. مزایای کلیدی برای پروژه های توزیع برق
• 7. معمولا در کجا استفاده می شود؟
• 8. خریداران قبل از سفارش چه چیزی را باید بررسی کنند؟
• 9. ملاحظات نصب، بهره برداری و نگهداری
• 10. تنظیمات عایق هوا و عایق گاز
• 11. سوالات متداول
• 12. نتیجه گیری

1. درک کلیدهای اصلی حلقه فلزی AC

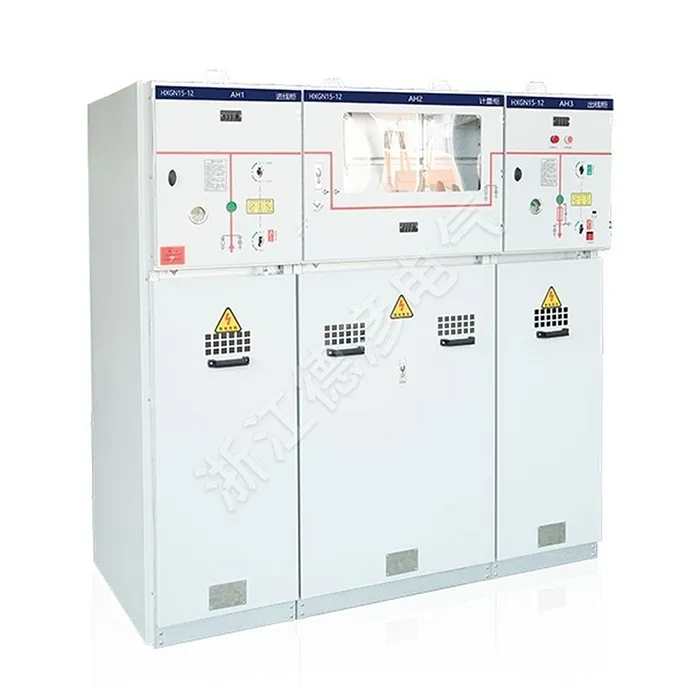

تابلو برق حلقه ای محصور در فلز AC یک مجموعه توزیع الکتریکی با ولتاژ متوسط ​​است که برای دریافت، توزیع، سوئیچ، جداسازی و محافظت از توان الکتریکی در یک شبکه توزیع حلقه یا شعاعی طراحی شده است. این تجهیزات سوئیچینگ و حفاظت مربوطه را در داخل یک محفظه فلزی زمین قرار می دهد و راه حلی فشرده و سازمان یافته برای کاربردهای ولتاژ متوسط ​​ایجاد می کند.

طبق استاندارد IEC 62271-200، تابلو برق و تجهیزات کنترلی محصور شده با فلز AC تجهیزاتی با ولتاژ نامی بالاتر از 1 کیلو ولت و حداکثر 52 کیلو ولت را پوشش می دهد. واحدهای اصلی حلقه یکی از اشکال عملی این تجهیزات هستند و به طور گسترده با سیستم های توزیع کابل ولتاژ متوسط ​​مرتبط هستند.

اصطلاح "حلقه اصلی" به جای صرفاً خود کابینت، آرایش شبکه را توصیف می کند. در یک شبکه حلقه معمولی، برق می تواند از دو جهت به یک نقطه توزیع برسد. اگر یک بخش کابل دچار خطا شود، بخش آسیب دیده را می توان جدا کرد در حالی که شبکه باقی مانده همچنان از طریق مسیر جایگزین برق دریافت می کند.

برای صاحبان پروژه، این معماری به یکی از مهم ترین چالش های توزیع می پردازد: حفظ خدمات الکتریکی در حالی که اندازه تجهیزات، پیچیدگی عملیات و خطرات ایمنی را کنترل می کند.

2. چرا در توزیع ولتاژ متوسط ​​مهم است؟

شبکه های برق مدرن باید با افزایش بارها و در عین حال خدمات قابل اعتماد را تحمل کنند. کارخانه‌های صنعتی، مجتمع‌های تجاری، بیمارستان‌ها، تأسیسات حمل‌ونقل، مراکز داده و تأسیسات انرژی‌های تجدیدپذیر همیشه نمی‌توانند قطعی برق طولانی مدت را تحمل کنند.

یک سیستم اصلی حلقه به درستی مهندسی شده چندین مزیت دارد:

• تداوم عرضه:یک پیکربندی حلقه می تواند یک مسیر برق جایگزین پس از یک خطای ایزوله ارائه دهد.
• ایزوله سازی اشتباه:اپراتورها می توانند بخش آسیب دیده را بدون خاموش کردن غیر ضروری کل شبکه توزیع قطع کنند.
• نصب فشرده:تجهیزات سوئیچینگ یکپارچه ردپایی را در مقایسه با برخی از ترتیبات معمولی کاهش می دهد.
• ایمنی عملیاتی:محفظه های فلزی، ترتیبات اتصال به زمین، قفل ها و نشانگر موقعیت به کاهش خطرات عملیاتی کمک می کنند.
• پیکربندی انعطاف پذیر:ترکیبات مختلفی از کلیدهای بار، کلیدهای مدار، فیوزها، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ و کلیدهای ارت را می توان با توجه به نیاز پروژه طراحی کرد.

این ویژگی ها تابلو برق اصلی حلقه را به ویژه در جایی که فضا محدود است و تداوم خدمات الکتریکی اولویت اصلی طراحی است، ارزشمند می کند.

3. ساختار کلید چگونه است؟

اگرچه پیکربندی ها بر اساس سازنده و کلاس ولتاژ متفاوت است، یک مجموعه تابلو برق معمولی حلقه فلزی محصور در AC، چندین بخش عملکردی را ادغام می کند. درک این بخش ها به خریداران کمک می کند تا پیشنهادات فنی را با دقت بیشتری ارزیابی کنند.

اجزای سوئیچینگ و حفاظتی

بخش سوئیچینگ ممکن است دارای کلیدهای قطع بار، قطع کننده های مدار خلاء، ترکیبات فیوز-سوئیچ، جداکننده ها و کلیدهای ارت باشد. ترتیب مناسب بستگی به این دارد که آیا تجهیزات عمدتاً برای سوئیچینگ فیدر، حفاظت ترانسفورماتور، قطع خطا یا ترکیبی از این عملکردها در نظر گرفته شده است.

کلید قطع بار عموماً برای تغییر جریان بار معمولی در نظر گرفته شده است، در حالی که یک قطع کننده مدار قابلیت وقفه کامل تری را ارائه می دهد. در جایی که از فیوز استفاده می شود، ترکیب سوئیچ-فیوز می تواند حفاظت ترانسفورماتور و فیدر را در یک محدوده کاربردی مناسب فراهم کند.

به همین دلیل، خریداران هرگز نباید کابینت را صرفاً با جریان نامی آن ارزیابی کنند. فلسفه حفاظت کامل باید با ترانسفورماتور، فیدر، کابل و سیستم حفاظت بالادست/پایین دست مطابقت داشته باشد.

کابل و محفظه های اتصال

محفظه کابل رابط بین تابلو برق و شبکه ولتاژ متوسط ​​خارجی را فراهم می کند. بسته به طرح، ممکن است شامل پایانه های کابل، سوئیچ های ارت، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ، اجزای حفاظت از نوسانات یا سایر لوازم جانبی باشد.

سازگاری صحیح کابل ضروری است. اندازه کابل مورد نیاز، نوع پایان، سطح عایق، فاصله فازها و روش نصب باید قبل از تولید تجهیزات تأیید شود.

محفظه فلزی و طراحی ایمنی

محفظه فلزی اجزای پر انرژی را از محیط اطراف جدا می کند و یک ساختار مکانیکی تعریف شده برای تجهیزات داخلی ایجاد می کند. تقسیم بندی مناسب همچنین می تواند به محدود کردن عواقب خطاهای داخلی کمک کند.

مکانیسم های در هم تنیده یکی دیگر از ویژگی های مهم است. اینترلاک‌های مکانیکی یا الکتریکی می‌توانند از توالی‌های عملیاتی ناایمن مانند بستن یک سوئیچ ارت در زمانی که مدار برق‌دار وصل است، جلوگیری کنند.

برای تاسیسات با ریسک بالاتر، طبقه بندی قوس داخلی و ترتیبات کاهش فشار باید به عنوان بخشی از طراحی کلی ایمنی در نظر گرفته شود. برخی از سیستم‌های RMU تجاری موجود، عملکرد قوس داخلی را با توجه به شرایط تست تعریف‌شده مشخص می‌کنند، و نشان می‌دهند که چرا باید طبقه‌بندی دقیق به جای اینکه فرض شود، تأیید شود.

4. سیستم اصلی حلقه چگونه کار می کند؟

اصل عملیاتی ساده است. چندین نقطه توزیع از طریق یک شبکه ولتاژ متوسط ​​حلقه دار به هم متصل می شوند. هر واحد اصلی حلقه بخشی از شبکه را کنترل می کند و ممکن است اتصالی به ترانسفورماتور یا بار پایین دستی ایجاد کند.

در طول عملیات عادی، شبکه می تواند با یک نقطه باز تعریف شده یا سایر پیکربندی های مورد تایید ابزار کار کند. اگر خطای کابل رخ دهد، اپراتورها یا یک سیستم حفاظت خودکار می توانند بخش آسیب دیده را شناسایی و جدا کنند. سپس بخش‌های سالم شبکه می‌توانند از مسیر عرضه موجود با انرژی باقی بمانند.

این ترتیب به این معنا نیست که هر حلقه به طور خودکار برق بدون وقفه را فراهم می کند. تداوم واقعی به طراحی شبکه، هماهنگی حفاظت، رویه های سوئیچینگ، اتوماسیون، افزونگی و الزامات عملیاتی ابزار بستگی دارد.

به همین دلیل، کیفیت طرح توزیع کلی به اندازه خود تابلو اهمیت دارد.

5. کدام پارامترهای فنی بیشترین اهمیت را دارند؟

انتخاب تجهیزات فقط بر اساس ولتاژ و جریان می تواند مشکلات جدی پروژه ایجاد کند. یک مشخصات فنی کامل باید پارامترهای الکتریکی، مکانیکی، محیطی و ایمنی را در نظر بگیرد.

IEC 62271-200 به ویژه مرتبط است زیرا الزاماتی را برای تابلو برق و تجهیزات کنترل فلزی AC در محدوده ولتاژ مشخص آن تعیین می کند. سایر استانداردها ممکن است برای اجزای جداگانه اعمال شوند، از جمله کلیدهای ولتاژ بالا، قطع کننده های مدار، ترکیبات کلید-فیوز، جداکننده ها و کلیدهای ارت.

6. مزایای کلیدی برای پروژه های توزیع برق

ردپای فشرده

تابلو برق حلقه ای برای ترکیب چندین عملکرد توزیع در یک آرایش نسبتا فشرده مهندسی شده است. این به ویژه در پست‌های شهری، ساختمان‌های تجاری، کارخانه‌های صنعتی و پروژه‌های زیربنایی که فضای کف گران است مفید است.

انعطاف پذیری عملیاتی بهبود یافته

عملکردهای سوئیچینگ چندگانه به اپراتورها این امکان را می دهد که فیدرها، ترانسفورماتورها یا بخش های کابل انتخابی را مطابق با برنامه عملیاتی شبکه ایزوله کنند. این می تواند فرآیندهای نگهداری و مدیریت خطا را ساده کند.

حفاظت از پرسنل پیشرفته

محفظه‌های فلزی، سیستم‌های زمین، قفل‌های درونی، بخش‌بندی و طبقه‌بندی‌های مناسب عملکرد قوس می‌توانند چندین لایه حفاظتی ایجاد کنند. با این حال، این ویژگی ها باید در برابر مستندات آزمایش واقعی محصول تأیید شوند.

کاهش پیچیدگی توزیع

یک RMU با پیکربندی مناسب می تواند سوئیچینگ فیدر و حفاظت ترانسفورماتور را در یک بسته استاندارد یکپارچه کند. این می تواند مهندسی، حمل و نقل، نصب و راه اندازی را در مقایسه با مونتاژ چندین قطعه جداگانه ساده کند.

مناسب برای زیرساخت های مدرن

همین معماری پایه می تواند از توزیع معمولی ابزار و همچنین کاربردهای صنعتی، تجاری، انرژی های تجدیدپذیر، حمل و نقل و سایر کاربردهای ولتاژ متوسط ​​پشتیبانی کند.

7. معمولا در کجا استفاده می شود؟

تابلو برق اصلی حلقه فلزی AC برای طیف وسیعی از محیط های توزیع ولتاژ متوسط ​​مناسب است.

• توزیع برق شهری:پست های فشرده و شبکه های کابلی زیرزمینی.
• تاسیسات صنعتی:کارخانه ها، کارخانه های فرآوری، انبارها و سایت های تولیدی.
• ساختمان های تجاری:مراکز خرید، مجتمع های اداری، هتل ها و توسعه های تجاری بزرگ.
• زیرساخت های عمومی:فرودگاه ها، تاسیسات راه آهن، بیمارستان ها، تونل ها و پروژه های شهرداری.
• انرژی های تجدید پذیر:سیستم های جمع آوری و توزیع انرژی خورشیدی و بادی.
• توسعه های مسکونی:توزیع ولتاژ متوسط ​​برای جوامع بزرگ و پروژه های مسکن.
• پست های ترانسفورماتور:مدیریت فیدر ورودی و خروجی و حفاظت ترانسفورماتور.

پروژه های تجاری و صنعتی اغلب ابعاد فشرده، سوئیچینگ قابل اعتماد، تعمیر و نگهداری ساده و هماهنگی حفاظتی واضح را در اولویت قرار می دهند. پروژه های انرژی تجدیدپذیر ممکن است بر عملیات از راه دور، مقاومت در برابر محیط زیست، نظارت و اتوماسیون تاکید بیشتری داشته باشند.

8. خریداران قبل از سفارش چه چیزی را باید بررسی کنند؟

خرید تابلو برق ولتاژ متوسط ​​به جای مقایسه قیمت، یک تصمیم فنی است. قبل از ثبت سفارش، مهندسان پروژه و تیم های تدارکات باید یک برنامه فنی دقیق تهیه کنند.

1. ولتاژ سیستم را تایید کنید.ولتاژ اسمی و حداکثر مورد نیاز را بررسی کنید.
2. جریان بار را محاسبه کنید.بدون در نظر گرفتن شرایط عملیاتی واقعی، جریان نامی را فقط از روی پلاک ترانسفورماتور انتخاب نکنید.
3. سطح اتصال کوتاه را تعیین کنید.رتبه‌بندی‌های مقاومت کوتاه‌مدت و پیک تابلو باید با محاسبه خطای شبکه مطابقت داشته باشد.
4. روش حفاظت را تعریف کنید.تعیین کنید که آیا پروژه به سوئیچ بار، قطع کننده مدار خلاء، فیوز یا ترکیبی نیاز دارد.
5. الزامات کابل را بررسی کنیدنوع کابل، پایانه، اندازه هادی و فضای نصب موجود باید تایید شود.
6. الزامات درهم تنیده را مرور کنید.دنباله عملیات مورد نیاز و منطق ایمنی را بررسی کنید.
7. شرایط محیطی را تایید کنید.دما، ارتفاع، رطوبت، سطح آلودگی، شرایط لرزه ای و محیط نصب را در نظر بگیرید.
8. درخواست مستندات آزمونگزارش های آزمون نوع قابل اجرا، سوابق آزمون معمول، گواهی ها، نقشه ها و برگه های داده فنی را بخواهید.
9. دسترسی تعمیر و نگهداری را بررسی کنید.اطمینان حاصل کنید که اپراتورها می توانند با خیال راحت تجهیزات را بازرسی، اجرا، آزمایش و نگهداری کنند.
10. توسعه آینده را ارزیابی کنید.اگر ممکن است فیدرهای اضافی مورد نیاز باشد، قبل از ساخت در مورد مدولار بودن و ظرفیت اضافی صحبت کنید.

یک مشخصات فنی واضح در ابتدای پروژه می تواند به طور قابل توجهی سوء تفاهم های نقل قول، کار طراحی مجدد، تاخیرهای تحویل و مسائل راه اندازی را کاهش دهد.

9. ملاحظات نصب، بهره برداری و نگهداری

حتی تابلو برقی که به خوبی طراحی شده باشد نیاز به نصب و کارکرد صحیح دارد. نصب باید از نقشه های تایید شده سازنده و مقررات برق قابل اجرا پیروی کند. کیفیت پایان کابل بسیار مهم است زیرا پایان ضعیف می تواند استرس الکتریکی موضعی، گرمای بیش از حد یا خرابی عایق ایجاد کند.

قبل از انرژی‌دهی، تیم‌های پروژه باید عملکرد مکانیکی، اینترلاک‌های الکتریکی، تداوم زمین، اتصالات کابل، تنظیمات حفاظتی، مدارهای کمکی، سیستم‌های نشانگر و سایر عملکردهای مرتبط را بررسی کنند.

تعمیر و نگهداری معمول باید بر اساس دستورالعمل های سازنده و محیط عملیاتی واقعی باشد. فواصل بازرسی ممکن است برای مکان های بسیار آلوده، رطوبت بالا، تعویض مکرر یا شرایط صنعتی سخت نیاز به تنظیم داشته باشد.

برای سیستم های توزیع هوشمند، نظارت اختیاری و عملکردهای کنترل از راه دور نیز می تواند در نظر گرفته شود. این توابع ممکن است دید عملیاتی را بهبود بخشند و در صورت ادغام مناسب با معماری کنترل سایت، از پاسخ سریعتر به شرایط غیرعادی پشتیبانی کنند.

10. تنظیمات عایق هوا و عایق گاز

تابلو برق حلقه ای را می توان بر اساس فناوری های مختلف عایق طراحی کرد. پیکربندی‌های عایق‌شده با هوا از هوا به‌عنوان رسانه عایق اولیه استفاده می‌کنند، در حالی که طرح‌های عایق‌شده با گاز اجزای حیاتی را در یک محیط عایق بسته قرار می‌دهند. محلول های عایق جامد نیز در برخی از محدوده های محصول موجود هستند.

بهترین پیکربندی به محیط پروژه بستگی دارد تا یک فناوری جهانی "بهترین". خریداران باید فضا، فلسفه تعمیر و نگهداری، الزامات زیست محیطی، ملاحظات چرخه عمر، مقررات محلی و شواهد تست موجود سازنده را ارزیابی کنند.

11. سوالات متداول

تابلو برق حلقه فلزی AC چیست؟

این یک مجموعه تابلو برق ولتاژ متوسط ​​است که در یک محفظه فلزی محصور شده و عمدتاً برای سوئیچینگ، جداسازی، حفاظت و توزیع در شبکه های قدرت حلقوی یا شعاعی طراحی شده است.

معمولاً چه محدوده ولتاژی با تابلو برق حلقه ای مرتبط است؟

بسیاری از محصولات تجاری RMU برای شبکه های ولتاژ متوسط ​​مانند سیستم های 11 کیلو ولت، 12 کیلو ولت یا 24 کیلو ولت طراحی شده اند، در حالی که پیکربندی های دیگر می توانند کلاس های ولتاژ اضافی را پوشش دهند. رتبه بندی صحیح باید همیشه با شبکه پروژه مطابقت داشته باشد.

آیا واحد اصلی حلقه از قطع برق جلوگیری می کند؟

هیچ تجهیزاتی نمی تواند هر قطعی را از بین ببرد. با این حال، یک آرایش حلقه می تواند تداوم عرضه را با اجازه دادن به یک بخش معیوب ایزوله کند در حالی که بخش های سالم ممکن است از طریق یک مسیر عرضه جایگزین انرژی باقی بمانند.

تفاوت بین کلید بار و قطع کننده مدار چیست؟

سوئیچ بار اساساً برای تغییر جریان بار معمولی در محدوده قابلیت مشخص شده خود در نظر گرفته شده است. یک قطع کننده مدار برای قطع جریان های خطا و همچنین انجام وظایف کلیدزنی عادی در عملکرد نامی خود طراحی شده است. طرح حفاظتی باید تعیین کند که کدام دستگاه مناسب است.

چرا IEC 62271-200 مهم است؟

IEC 62271-200 الزامات را برای تابلو برق و تجهیزات کنترل فلزی AC برای ولتاژهای نامی بالاتر از 1 کیلو ولت و حداکثر 52 کیلو ولت مشخص می کند. این یک مرجع مهم برای ارزیابی ساخت، آزمایش و عملکرد تجهیزات قابل اجرا است.

آیا می توان از تابلو برق حلقه ای در فضای باز استفاده کرد؟

بله، نسخه‌های فضای باز را می‌توان با محافظت از محفظه مناسب و مقاومت در برابر محیط‌زیست طراحی کرد. با این حال، نصب در فضای باز نیاز به در نظر گرفتن خاصی از رطوبت، دما، گرد و غبار، خوردگی، قرار گرفتن در معرض خورشید و شرایط سایت دارد.

خریدار چه مدارکی را باید از سازنده درخواست کند؟

بسته به پروژه، مستندات مفید می تواند شامل برگه اطلاعات فنی، نمودار تک خطی، نقشه چیدمان کلی، نمودار سیم کشی، مستندات آزمایش نوع، سوابق آزمایش معمول، کتابچه راهنمای نصب، دفترچه راهنمای عملیات و گواهی های قابل اجرا باشد.

چگونه می توان تابلو برق حلقه درست را انتخاب کرد؟

با ولتاژ شبکه، جریان پیوسته، سطح خطا، فلسفه حفاظت، پیکربندی کابل، الزامات عایق، شرایط محیطی، فضای نصب، الزامات ایمنی و استانداردهای قابل اجرا شروع کنید. سپس این پارامترها باید با پیکربندی محصول آزمایش شده سازنده مطابقت داده شوند.

12. نتیجه گیری

تابلو برق حلقه ای محصور در فلز AC نقش مهمی در توزیع مدرن ولتاژ متوسط ​​ایفا می کند زیرا ساختار فشرده، سوئیچینگ کنترل شده، جداسازی خطا، زمین و عملکردهای حفاظتی را در یک مجموعه یکپارچه ترکیب می کند. ارزش آن به ویژه در شبکه هایی مشهود است که تداوم عرضه، فضای نصب محدود، ایمنی عملیاتی و معماری توزیع ساده مهم هستند.

برای مهندسان و تیم‌های تدارکات، مطمئن‌ترین رویکرد این است که تجهیزات را مطابق با سیستم کامل الکتریکی انتخاب کنند نه تمرکز بر یک مشخصات مانند جریان نامی یا اندازه کابین. سطح ولتاژ، جریان خطا، هماهنگی عایق، استراتژی حفاظت، شرایط محیطی، عملکرد قوس داخلی، چیدمان کابل، قفل شدن، آزمایش و گسترش آینده همه باید با هم در نظر گرفته شوند.

شرکت ژجیانگ دیان الکتریک، با مسئولیت محدودمی تواند پروژه های توزیع برق ولتاژ متوسط ​​را با تجهیزات الکتریکی با پیکربندی حرفه ای و راه حل های فنی پروژه محور پشتیبانی کند. خواه این نیاز شامل توزیع شهری، تامین برق صنعتی، زیرساخت های تجاری، یا کاربردهای انرژی تجدیدپذیر باشد، انتخاب یک پیکربندی تابلو برق منطبق بر اساس عملکرد ایمن و قابل اعتماد است.

برای پروژه خود به یک راه حل کلید اصلی حلقه فلزی AC مناسب نیاز دارید؟سطح ولتاژ، جریان نامی، نیاز به اتصال کوتاه، محیط نصب و پیکربندی شبکه خود را باشرکت ژجیانگ دیان الکتریک، با مسئولیت محدودبرای بحث در مورد راه حل فنی مناسب. برای مشخصات محصول، مشاوره پروژه و الزامات سفارشی،با ما تماس بگیریدو اجازه دهید تیم ما به شما کمک کند تا یک سیستم توزیع ولتاژ متوسط ​​قابل اعتماد بسازید.
