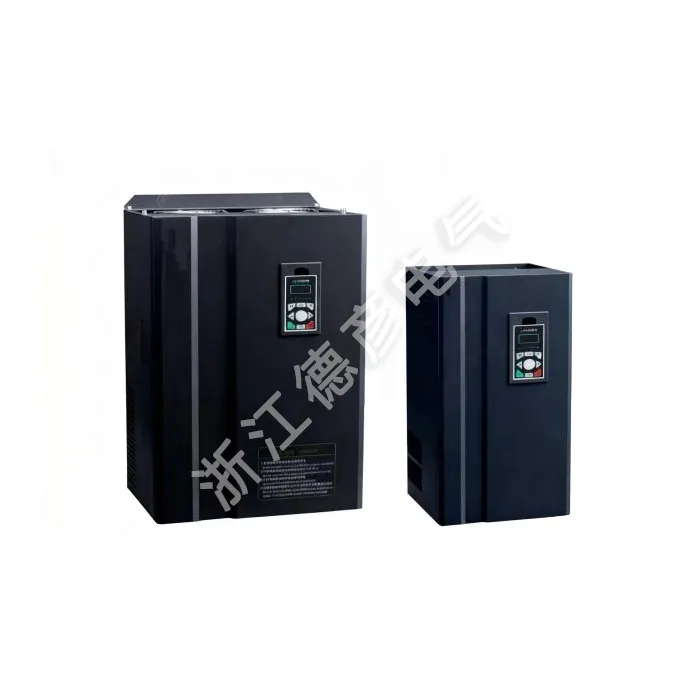

اینورتر سنکرون مغناطیس دائمی

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است که دارای مزیت قیمت خوب و پوشش گسترده در بازارهای اروپا و آمریکا است. اینورتر سنکرون آهنربای دائم LNC860E دارای کنترل برداری پیشرفته و کیفیت پایدار است. مناسب برای خرید عمده، سناریوهای پیشرفته مانند مراکز CNC را ارائه می دهد و تنظیم دقیق و قابل اعتماد سرعت موتور را ارائه می دهد.

ارسال استعلام

توضیحات محصول

اینورترهای سنکرون مغناطیس دائم سری LNC860E مبدل های فرکانس برداری با کارایی بالا با هدف عمومی هستند که عمدتاً برای کنترل و تنظیم سرعت و گشتاور موتورهای سنکرون سه فاز AC استفاده می شوند. این دستگاه از یک تراشه 32 بیتی DSP استفاده می‌کند و دارای الگوریتم‌های کنترل هسته‌ای مانند کنترل بردار حلقه بسته، کنترل بردار حلقه باز و کنترل گشتاور است که امکان کنترل درایو موتورهای سنکرون دائمی مغناطیسی با عملکرد بالاتر و دقت بالاتر را فراهم می‌کند. این خروجی با گشتاور بالا در سرعت های پایین ارائه می دهد، دارای ویژگی های دینامیکی خوب، ظرفیت اضافه بار بسیار قوی است و از کارت های مختلف PG پشتیبانی می کند. ضمن بهبود قابلیت اطمینان و سازگاری محیطی محصول، طراحی را برای قابلیت استفاده مشتری و تخصص در صنعت نیز تقویت می‌کند. با عملکردهای بهینه‌تر، برنامه‌های کاربردی انعطاف‌پذیرتر و عملکرد پایدارتر، می‌توان آن را به طور گسترده در سناریوهای کاربردی متوسط به بالا مانند ماشین‌های قالب‌گیری تزریقی، کمپرسورهای هوا، سیستم‌های NC با قدرت متوسط، سیستم‌های NC و سیستم‌های انعکاس‌دهنده متوسط به بالا مورد استفاده قرار داد. تجهیزات نساجی این اینورتر سنکرون مغناطیس دائمی به صورت استاندارد با عملکرد ارتباطی 485 عرضه می شود و قدرت 22 کیلووات و کمتر به صورت استاندارد با واحد ترمز ارائه می شود. محدوده توان: 0.75kW~400kW-380V.

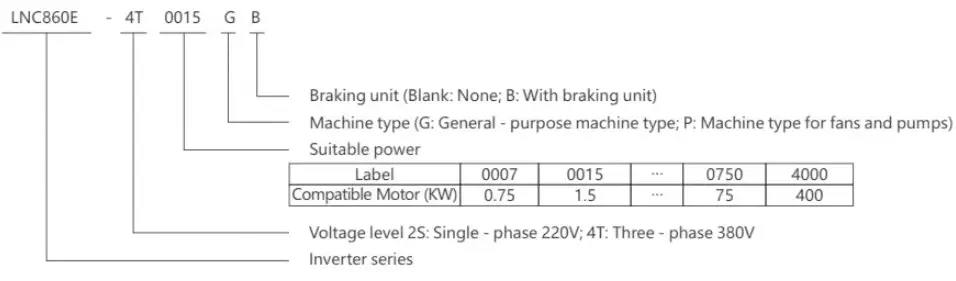

معنی مدل

LNC860E Permanent Magnet Synchronous Inverter

ویژگی های محصول

▲کنترل بردار حلقه باز و بسته برای موتورهای سنکرون دائمی مغناطیسی از رمزگذارهای مختلف پشتیبانی می کند: افزایشی ABZ، افزایشی UVW و حل کننده
▲ورودی ولتاژ گسترده، تنظیم خودکار ولتاژ خروجی (AVR)، عملکرد بدون توقف در هنگام افت لحظه ای برق، با سازگاری قوی تر
▲ از روش های مختلف تنظیم فرکانس پشتیبانی می کند: تنظیم دیجیتال، تنظیم کمیت آنالوگ، تنظیم PID، تنظیم ارتباط RS485
▲راه اندازی صاف و عملکرد پایدار، با عملکرد ردیابی سرعت
▲ برای صرفه جویی در انرژی می توانید باس DC را به اشتراک بگذارید
▲صدای کم و قابلیت ضد تداخل قوی
▲ظرفیت اضافه بار قوی، 150% گشتاور نامی می تواند به مدت 60 ثانیه کار کند
▲ ساخته شده در الگوریتم PID پیشرفته، با پاسخ سریع، سازگاری قوی و اشکال زدایی آسان
▲16 - کنترل سرعت گام، PLC ساده برای دستیابی به کنترل منطقی چند کاره مانند زمان بندی، سرعت ثابت و کنترل جهت
▲ عملکردهای حفاظتی چندگانه: ولتاژ بیش از حد، جریان بیش از حد، اضافه بار، بیش از حد گرما و غیره
▲پشتیبانی از نمایش پنل LCD و عملکرد به زبان چینی و انگلیسی پشتیبانی از ارتباطات Profibus - DP و MODBUS
▲ از نظر ساختاری یک طراحی مجرای هوا مستقل را اتخاذ می کند، فن را می توان آزادانه جدا کرد، با عملکرد اتلاف گرما خوب

دستورالعمل پلاک نام

مدل:	LNC860E-4T0040GB/4T0055PB
قدرت:	4KW9A/5.5K
ورودی:	3PH AC380V 50HZ/60HZ
خروجی:	3PH AC0V-380V 0HZ-400HZ
S.N:	بارکد

مشخصات فنی

مورد		مشخصات
ویژگی های کنترل	فرکانس خروجی	0-500 هرتز
	فرکانس حامل	0.8kHz~12kHz. فرکانس حامل را می توان به طور خودکار با توجه به ویژگی های بار تنظیم کرد.
	وضوح فرکانس خروجی	0.01 هرتز
	حالت کنترل	کنترل برداری حلقه باز (SVC) کنترل V/F کنترل برداری حلقه بسته (FVC)
	مشخصات گشتاور	با جبران گشتاور و جبران لغزش، گشتاور شروع می تواند به 150٪ در 0.25 هرتز (SVC) برسد.
	دقت کنترل گشتاور	± 5٪ (FVC)
	معیار اقدام پیشگیری از استال	به عنوان درصدی از جریان نامی تنظیم کنید، از 20٪ تا 250٪
	محدوده تنظیم سرعت	1:100 (SVC) 1:1000 (FVC)
	دقت تثبیت سرعت	± 0.5٪ (SVC) ± 0.02٪ (FVC)
	ظرفیت اضافه بار	150% جریان خروجی نامی برای یک دقیقه
	منحنی V/F	چهار حالت: خطی، جداسازی کامل V/f چند نقطه ای، جداسازی V/f ناقص
	منحنی شتاب و کاهش سرعت	حالت های شتاب و کاهش منحنی خطی یا S. چهار زمان شتاب و کاهش سرعت؛ محدوده زمانی شتاب و کاهش سرعت 0.1 تا 6500.0 ثانیه
	ترمز DC	فرکانس ترمز DC. 0.00 هرتز؛ حداکثر فرکانس. زمان ترمز: 0.0 ثانیه تا 36.0 ثانیه، مقدار جریان عمل ترمز: 0.0٪ تا 100.0٪
	کنترل دویدن	محدوده فرکانس دویدن: 0.00 هرتز - حداکثر فرکانس، شتاب دویدن و زمان کاهش سرعت 0.1 ثانیه تا 6500.0 ثانیه
	PLC ساده، عملیات سرعت چند مرحله ای	از طریق PLC داخلی یا پایانه‌های کنترلی می‌توان به سرعت تا 16 مرحله عمل کرد
	PID داخلی	به راحتی می تواند سیستم کنترل حلقه بسته کنترل فرآیند را درک کند
	تنظیم خودکار ولتاژ (AVR)	هنگامی که ولتاژ شبکه تغییر می کند، می تواند به طور خودکار یک ولتاژ خروجی ثابت را حفظ کند
	عملکرد محدود کننده جریان سریع	خطاهای جریان بیش از حد را تا حد زیادی به حداقل برسانید و از عملکرد عادی مبدل فرکانس محافظت کنید
ویژگی های عملیاتی	کانال فرمان عملیاتی	سه کانال: داده شده توسط پانل عملیات، ارائه شده توسط پایانه های کنترل، داده شده توسط پورت ارتباط سریال. می توان آن را به روش های مختلف سوئیچ کرد.
	منبع فرکانس	ده منبع فرکانس: داده شده توسط دستگیره پانل، داده شده توسط پانل عملیات، داده شده توسط ولتاژ آنالوگ، داده شده توسط جریان آنالوگ، داده شده توسط ارتباط RS485، که می تواند به روش های مختلف سوئیچ شود.
	منبع فرکانس کمکی	ده منبع فرکانس کمکی. می تواند به طور انعطاف پذیر به تنظیم دقیق فرکانس کمکی و سنتز فرکانس دست یابد.
	پایانه های nput	شش ترمینال ورودی دیجیتال که یکی از آنها می تواند به عنوان ورودی پالس با سرعت بالا استفاده شود. دو کانال ورودی آنالوگ، Al1: محدوده ورودی 0 ~ + 10 ولت، Al2: محدوده ورودی 0 ~ + 10 ولت / 0-20 میلی آمپر
	پایانه های خروجی	یک ترمینال خروجی پالس با سرعت بالا، قادر به خروجی سیگنال موج مربعی از OkHz ~ 50 کیلوهرتز، که می تواند خروجی مقادیر فیزیکی مانند فرکانس تنظیم شده و فرکانس خروجی را درک کند. می توان آن را به عنوان نوع تخلیه باز انتخاب کرد. فرکانس / جریان / ولتاژ / فرمان فرکانس / سرعت چرخش / سیگنال های فاکتور قدرت
نمایشگر و عملکرد صفحه کلید	نمایشگر LED	مجهز به 8 کلید عملکردی، یک LED 5 رقمی 7 قسمتی، و نشانگرهای LED 5 وضعیتی است که می تواند چرخش رو به جلو، چرخش معکوس، تنظیم مجدد، توقف، دویدن، و همچنین تنظیم پارامتر و نمایشگر را انجام دهد.
نمایشگر و عملکرد صفحه کلید	عملکرد حفاظتی	تشخیص اتصال کوتاه موتور هنگام روشن شدن، حفاظت از افت فاز ورودی و خروجی، حفاظت در برابر جریان بیش از حد، حفاظت در برابر جریان بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر گرمای بیش از حد و غیره
محیط زیست	محل درخواست	در داخل خانه، مستقیماً در معرض نور خورشید، عاری از گرد و غبار، گازهای خورنده، گازهای قابل اشتعال، غبار روغن، بخار آب، چکیدن آب یا نمک و غیره
	ارتفاع	کمتر از 1000 متر
	رطوبت محیط	-10℃~+40℃(زمانی که دمای محیط بین 40℃~50℃ است، عملیات کاهش سطح مورد نیاز است)
	رطوبت	کمتر از 95٪ RH، بدون تراکم قطرات آب
	لرزش	کمتر از 5.9 متر بر ثانیه (0.6 گرم)
	دمای ذخیره سازی	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
