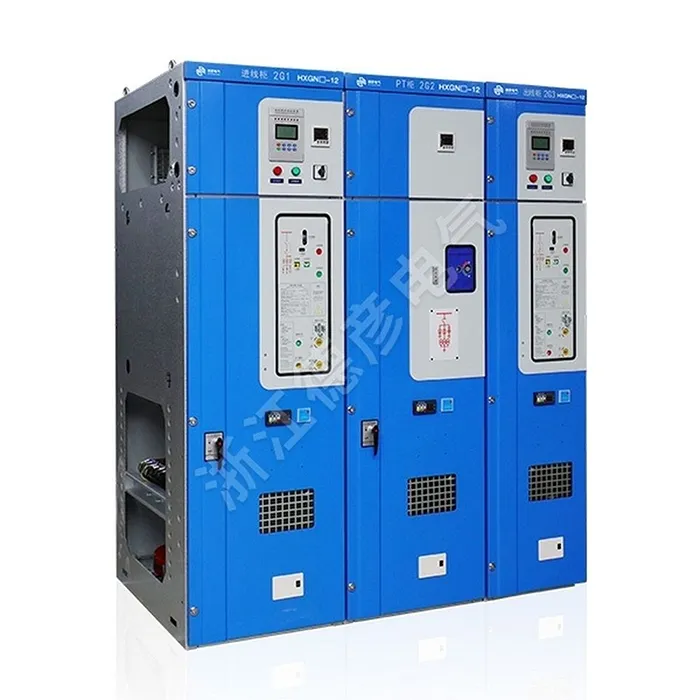

شماره سریال

پروژه

واحد

کابینت سوئیچینگ بار

کابینت برق ترکیبی

کابینت مدار شکن

01

ولتاژ نامی

kv

12

12

12

02

فرکانس نامی

HZ

50/60

50/60

50/60

03

جریان نامی

A

04

اتوبوس اصلی

A

630

630

630

05

اتوبوس شعبه اصلی

A

630

125 (بسته به جریان نامی فیوز)

630

06

سطح عایق رتبه بندی شده

کیلوولت

07

ولتاژ مقاومت فرکانس برق (فاز به فاز و فاز به زمین)

Kv

42

42

42

08

ولتاژ مقاومت فرکانس برق (بین وقفه ها)

Kv

48

48

48

09

ولتاژ مقاومت فرکانس برق (کنترل و مدارهای کمکی)

Kv

2

2

2

10

مقاومت در برابر ولتاژ صاعقه (فاز به فاز و فاز به زمین)

Kv

75

75

75

11

ولتاژ مقاومت در برابر ضربه رعد و برق (بین پورت ها)

Kv

85

85

85

12

جریان تحمل کوتاه مدت نامی (r.m.s)

kA

13

مدار اصلی

kA

20/3S

-

25/2S

14

مدار زمین

kA

20/2S

-

25/2S

15

جریان مقاومتی درجه بندی پیک (اوج)

kA

50

80

63

16

جریان بسته شدن مدار کوتاه نامی (اوج)

kA

50

17

جریان قطعی نامی اتصال کوتاه

kA

-

31.5

25

18

جریان انتقال رتبه ای

kA

-

1700

-

19

جریان قطع بار فعال نامی

A

630

-

-

20

جریان قطعی حلقه بسته نامی

A

630

-

630

21

جریان شارژ و قطع کابل نامی

A

10

-

15

22

رتبه حفاظتی

دوم

IP3X

IP3X

IP3X

23

عمر مکانیکی

24

سوئیچ بار

5000

5000

10000

25

سوئیچ زمین

2000

2000

2000
