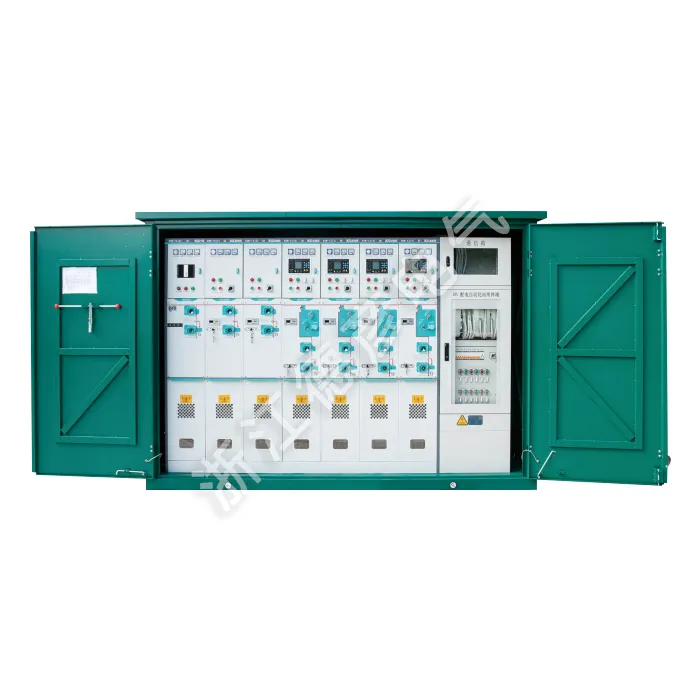

جعبه شاخه کابل ولتاژ بالا (ایستگاه سوئیچینگ در فضای باز)

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است. جعبه شاخه کابل ولتاژ بالا (ایستگاه سوئیچینگ در فضای باز) یک ایستگاه سوئیچینگ فضای باز فشرده و ضد آب و هوا برای شبکه های توزیع 6-35 کیلوولت است. انشعاب کابل، اتصال و جداسازی ایمن را از طریق کانکتورهای پلاگین کاملا عایق، دارای نقاط قطع قابل مشاهده و اتصال به زمین قابل اعتماد، امکان پذیر می کند. این راه حل صرفه جویی در فضا، توسعه و نگهداری شبکه را ساده می کند.

ارسال استعلام

توضیحات محصول

جعبه شاخه کابل ولتاژ بالا (ایستگاه سوئیچینگ در فضای باز) یک ایستگاه سوئیچینگ فضای باز جمع و جور و ضد آب و هوا برای شبکه های توزیع 6-35 کیلوولت است، یک واحد اصلی حلقه بیرونی عایق گاز پیشرفته است که فناوری های استاندارد بین المللی را در خود جای داده است. جعبه های شاخه کابل ولتاژ بالا برای شبکه های توزیع 12/24 کیلو ولت طراحی شده اند، دارای عایق SF6 کاملا مهر و موم شده، ساخت و ساز مدولار و عملکرد بدون تعمیر و نگهداری مناسب برای محیط های خشن است. با پشتیبانی از توابع اتوماسیون قابل ارتقا، توزیع برق قابل اعتماد را در پارک های صنعتی، مناطق شهری و مراکز تجاری و در عین حال تسهیل هوشمندی شبکه را امکان پذیر می کند.

پارامتر محصول (مشخصات)

نام پروژه			واحد	سوئیچ بار
نام پروژه			واحد	واحد سوئیچینگ بار C	F-ترکیبی واحد برق	V- Circuit Breaker Unit
ولتاژ نامی			kv	12/24	12/24	12/24
فرکانس نامی			هرتز	50	50	50
جریان نامی			A	630	125	630
جریان انتقال رتبه ای			A		1750
سطح عایق رتبه بندی شده	ولتاژ تحمل فرکانس برق 1 دقیقه (فاز به زمین)	متناوبا، در مقابل	KV		42/65
	ولتاژ تحمل فرکانس برق 1 دقیقه (فاز به زمین)	بین استراحت ها	KV		48/79
	ولتاژ ضربه رعد و برق	متناوبا، در مقابل	KV		75/125
	ولتاژ ضربه رعد و برق		KV		85/145
جریان قطعی نامی اتصال کوتاه			کیلوولت	20	315	20
جریان بسته شدن اتصال کوتاه نامی			KA	50	80	50
جریان بسته شدن اتصال کوتاه نامی (سوئیچ زمین)			KA	50		50
جریان مقاومت کوتاه مدت دارای رتبه بندی		مدار اصلی	kA	20	20	20
جریان مقاومت کوتاه مدت دارای رتبه بندی		سوئیچ زمین	KA	20	20	20
مدت زمان کوتاه رتبه بندی شده		مدار اصلی	S	4		4
مدت زمان کوتاه رتبه بندی شده		سوئیچ زمین	S	4	4	4
حداکثر جریان مقاومت درجه بندی شده		مدار اصلی	KA	50		50
حداکثر جریان مقاومت درجه بندی شده		سوئیچ زمین	KA	50	50	50
تست قوس داخلی (تست قوس احتراق داخلی)			A	630	20kA/0.5s	630
جریان قطعی حلقه بسته نامی			A	630	توسط فیوز محدود شده است	630
جریان قطع بار فعال نامی			A	10	توسط فیوز محدود شده است	25
جریان شارژ و قطع کابل نامی			دوم	5000	17.4	3000
عمر مکانیکی		سوئیچ بارگیری/قطع اتصال	دوم	3000	5000	3000
		سوئیچ زمین	دوم		3000	10000
		مدار شکن خلاء	Mpa
فشار گاز SF6 (فشار مطلق در 20 درجه سانتیگراد)					0.035
نرخ سالانه صاعقه					≤0.025٪ سالانه
درجه حفاظت برای محفظه هوا و لوله فیوز					IP67
رتبه بندی حفاظت از محوطه و مسکن					IP4X

ویژگی و کاربرد محصول

طراحی فشرده در فضای باز

حفاظت کامل از محیط زیست

فناوری پیشرفته عایق گاز

پیکربندی مدولار انعطاف پذیر

عملیات بدون نیاز به تعمیر و نگهداری

سایت های کاربردی

◇ پست های ثانویه فشرده

◇ شرکت های صنعتی و معدنی کوچک

◇ نیروگاه های بادی

◇ هتل ها، مراکز خرید، ساختمان های اداری، مراکز تجاری و غیره.

◇ ج- واحد سوئیچ بار

◇ واحد اتصال کابل D-Direct

◇ واحد اتصال مستقیم کابل با سوئیچ زمین

◇ F- واحد ترکیبی سوئیچ-فیوز بار

◇ V- یونیت قطع کننده مدار وکیوم

High Voltage Cable Branch Box (Outdoor Switching Station)
