راهنمای انتخاب کلید ولتاژ بالا و پایین استاندارد IEC: Zhejiang Deyan Electric — راه حل های کامل توزیع برق برای ارتقاء شبکه قدیمی در سراسر جهان

با انتقال انرژی جهانی و نگرانی‌های فزاینده در مورد زیرساخت‌های قدیمی برق، ارتقاء شبکه به یک تمرکز اصلی در صنعت برق تبدیل شده است. خواه پرداختن به افزایش تراکم بار شهری یا بهبود قابلیت اطمینان توان در مناطق دورافتاده، انتخاب تابلو برق فشار قوی و پایین که مطابق با استانداردهای بین المللی IEC باشد ضروری است. شرکت ژجیانگ دیان الکتریک، آموزشی ویبولیتین ("دیان الکتریک") متعهد به ارائه راه حل های حرفه ای توزیع برق کامل برای مشتریان در سرتاسر جهان است که به شبکه های قدیمی کمک می کند تا زندگی جدیدی را دریافت کنند.

چرا Switchgear استاندارد IEC را برای ارتقای شبکه انتخاب کنید؟

در بخش مهندسی برق جهانی، استانداردهای IEC (کمیسیون بین المللی الکتروتکنیکی) استاندارد طلایی برای ایمنی و سازگاری تجهیزات است. برای پروژه های ارتقاء شبکه قدیمی، انطباق IEC به این معنی است:

● ایمنی و قابلیت اطمینان:محصولات مطابق با استانداردهای IEC 62271 (HV) و IEC 61439 (LV) آزمایش‌های نوع سخت‌گیرانه را پشت سر گذاشته‌اند --- از جمله تست‌های خطای قوس داخلی و تست‌های فعلی مقاومت کوتاه مدت - به طور موثر ایمنی پرسنل را تضمین می‌کنند.
● شناخت بین المللی:استانداردهای IEC به طور گسترده در اکثر کشورها و مناطق در سرتاسر جهان پذیرفته شده اند و پذیرش و اتصال به شبکه را برای پروژه های خارج از کشور تسهیل می کنند.
● سازگاری با محیط:استانداردهای IEC الزامات عملکرد واضحی را در ارتفاعات مختلف، سطوح رطوبت و درجات آلودگی مشخص می‌کنند و آنها را برای شرایط پیچیده در محل در سراسر جهان مناسب می‌سازند.

عوامل کلیدی در انتخاب کلید ولتاژ بالا و پایین

برای پروژه های مقاوم سازی شبکه قدیمی، به پارامترهای فنی و طراحی سازه زیر توجه زیادی داشته باشید:

1. تطبیق پارامترهای فنی

ولتاژ نامی و سطح عایق:تابلو برق را با کلاس عایق مناسب بر اساس ولتاژ واقعی شبکه (به عنوان مثال، 10 کیلو ولت، 35 کیلو ولت) انتخاب کنید تا اطمینان حاصل کنید که ولتاژ مقاومت در برابر ضربه رعد و برق و ولتاژ مقاومت فرکانس برق مطابق با الزامات است.

قابلیت مقاومت در برابر اتصال کوتاه:ارتقاء خطوط قدیمی معمولاً ظرفیت اتصال کوتاه سیستم را افزایش می دهد. انتخاب تجهیزات باید جریان اتصال کوتاه احتمالی را در هر نقطه توزیع از قبل محاسبه کند. قطع کننده مدار دارای نامی جریان قطع اتصال کوتاه و تابلو برق دارای نامی جریان مقاومت کوتاه مدت (LV Icw برای 1 ثانیه، HV Ik برای 3 ثانیه) هر دو باید از جریان اتصال کوتاه سیستم در آن نقطه تجاوز کنند. برای پروژه‌های مقاوم‌سازی، کابینت‌های ورودی HV و کابینت‌های ورودی اصلی LV معمولاً در 25 کیلو آمپر یا 31.5 کیلو آمپر مشخص می‌شوند.

2. ساختار و حفاظت کابینه

گزینه های ساختار:

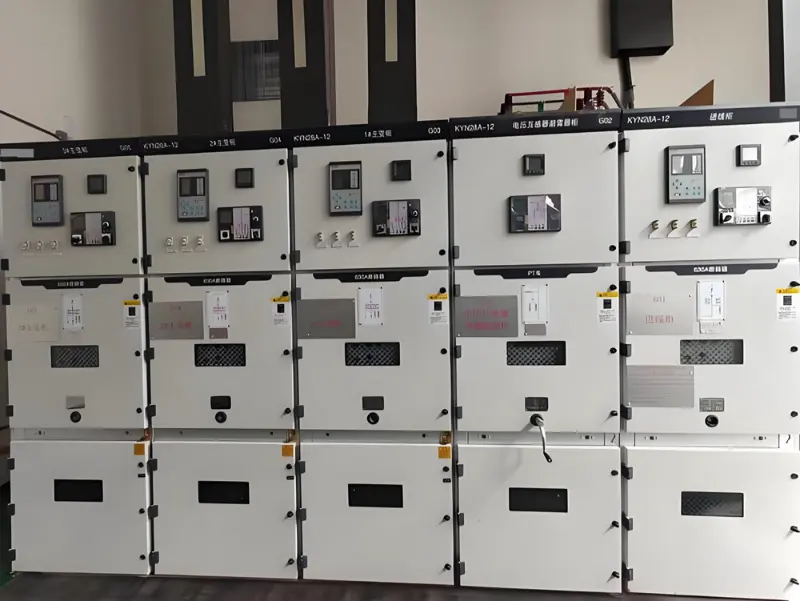

● نوع کشش (نوع کامیون، به عنوان مثال، سری KYN): قطع کننده مدار قابل جابجایی برای تعمیر و نگهداری آسان. ایده آل برای منبع تغذیه بار بحرانی
● نوع ثابت (به عنوان مثال سری XGN): هزینه کمتر با ساختار ساده تر.

رتبه IP:سطح حفاظت را بر اساس محیط عملیاتی انتخاب کنید:

● محیط های بیرونی، گرد و غبار شدید یا محیط های شیمیایی/آلودگی: رتبه IP نباید کمتر از IP54 باشد.
● اتاق های توزیع استاندارد داخلی (بدون باران، بدون گرد و غبار شدید): تابلو برق HV معمولاً از IP40 استفاده می کند. پانل های توزیع استاندارد LV می توانند از IP30 ~ IP40 استفاده کنند.
● مناطق ساحلی با اسپری نمک شدید یا در معرض قرار گرفتن بالا: به IP55 یا بالاتر ارتقا دهید.

3. پیکربندی اجزای اصلی

مدار شکن:قطع کننده های مدار خلاء (VCB) انتخاب اصلی برای سیستم های 10 کیلو ولت و بالاتر هستند --- با ارائه عمر طولانی و حداقل تعمیر و نگهداری معمول. برای خطوط ورودی LV، قطع کننده مدار هوا (ACB) توصیه می شود. برای فیدرهای خروجی، قطع کننده مدار قالبی (MCCB).

ترانسفورماتورهای جریان:کلاس دقت 0.5 یا بالاتر برای برآوردن الزامات اندازه گیری و حفاظت توصیه می شود.

دیان الکتریک: شریک یک مرحله ای شما برای ارتقاء شبکه قدیمی

واقع در Yueqing، Wenzhou --- شناخته شده به عنوان "پایتخت لوازم الکتریکی در چین" --- Zhejiang Deyan Electric Co., Ltd. متخصص در تحقیق و توسعه و ساخت تجهیزات مجموعه کامل ولتاژ بالا و پایین است.

محصولات اصلی و مزایای فنی

طیف کامل محصولات:دیان الکتریک کابینت های 35 کیلوولت GIS جریان بالا، تابلو برق 10--35 کیلو ولت، پست های فشرده پیش ساخته، و تجهیزات مجموعه کامل LV را ارائه می دهد --- زنجیره کامل از انتقال HV تا توزیع LV را پوشش می دهد.

راه حل های پست فشرده:پست‌های فشرده دیان که برای مناطق دورافتاده خارج از کشور یا منبع تغذیه موقت شهری طراحی شده‌اند، دارای طراحی مدولار هستند که ورودی HV، کاهش ترانسفورماتور و توزیع LV را یکپارچه می‌کند. با خواص ضد رطوبت، ضد گرد و غبار و ضد خوردگی، آنها به ویژه برای جایگزینی موقت یا تعمیر اضطراری سریع شبکه های قدیمی در محیط های خشن مناسب هستند.

طراحی تطبیقی ​​برای پروژه های خارج از کشور

دیان الکتریک تفاوت های شبکه های برق را در سراسر جهان درک می کند. طراحی محصول ما استانداردهای IEC را با شیوه های شبکه محلی متعادل می کند:

● محدوده وسیع دما و طراحی ارتفاع بالا:تنظیمات ویژه برای اتلاف حرارت کابینت و فاصله عایق برای پروژه‌های خاورمیانه با دمای بالا یا پروژه‌های آمریکای جنوبی در ارتفاع بالا.
● رابط نظارت هوشمند:از پروتکل‌های ارتباطی استاندارد مانند Modbus پشتیبانی می‌کند و امکان ادغام آسان با سیستم‌های SCADA را برای ارتقاء پست‌های بدون سرنشین فراهم می‌کند.

نتیجه گیری

در بازار جهانی برق 2026، ارتقاء شبکه قدیمی چیزی بیش از تعویض تجهیزات است --- این یک جهش در استانداردهای فنی و کارایی عملیاتی است. انتخاب تابلو برق فشار قوی و پایین با گواهینامه IEC، قابلیت اطمینان بالا و سازگاری محیطی قوی، کلید موفقیت پروژه است. استفاده از مزیت جغرافیایی خود در خوشه صنعت برق Wenzhou، مجموعه محصولات جامع و درک عمیق استانداردهای IEC،ژجیانگ دیان الکتریکدر حال تبدیل شدن به یک شریک قابل اعتماد برای پیمانکاران مهندسی برق در سراسر جهان است.
