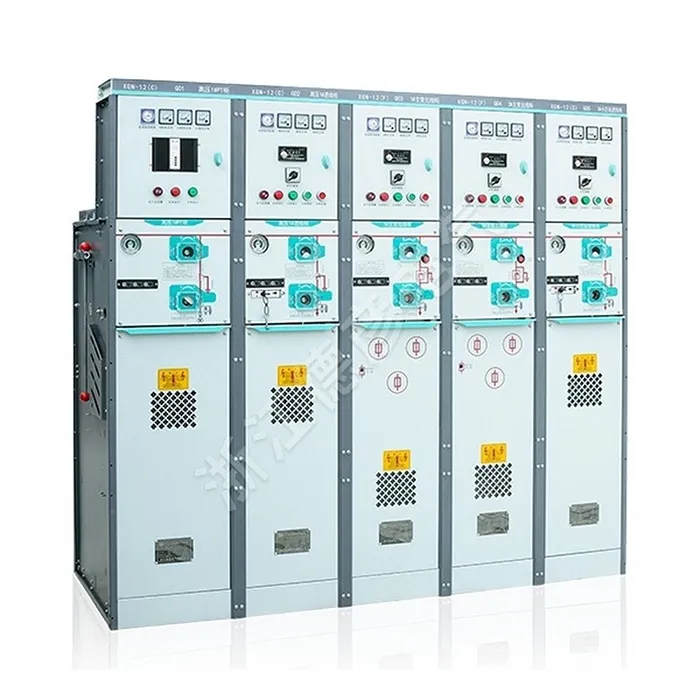

واحد اصلی حلقه عایق گاز محصور شده با فلز

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است. واحد اصلی حلقه عایق گاز محصور شده با فلز، یک تابلو برق فشرده، از نوع ثابت و محصور شده فلزی است که از گاز SF6 برای عایق کاری عالی و خاموش شدن قوس استفاده می کند. واحد اصلی حلقه عایق گازی محصور شده برای توزیع برق قابل اعتماد در شبکه های ثانویه 10-12 کیلوولت طراحی شده است. طراحی مهر و موم شده و بدون نیاز به تعمیر و نگهداری، ایمنی و پایداری را تضمین می کند، و آن را برای شبکه های شهری، شهرک های صنعتی و دیگر کاربردهای فضایی که نیاز به عملکرد بالا و مقاومت محیطی دارند، ایده آل می کند.

ارسال استعلام

توضیحات محصول

واحد اصلی حلقه عایق گاز محصور شده با فلز یک تابلو برق عایق گاز SF6 و محصور در فلز با یک شینه مشترک است. واحد اصلی حلقه عایق گازی محصور شده در داخل را می توان با ماژول هایی از جمله واحدهای سوئیچ بار، واحدهای ترکیبی سوئیچ بار-فیوز، واحدهای قطع کننده مدار خلاء و واحدهای تغذیه شین پیکربندی کرد. با استفاده از مجموعه ای از فناوری ها و مواد پیشرفته، عملکرد الکتریکی و مکانیکی فوق العاده ای را با حداقل تأثیرات محیطی و آب و هوایی ارائه می دهد. از نظر اندازه جمع و جور است. واحد اصلی حلقه عایق گازی محصور در داخل، نصب آسان، عملکرد راحت، عملیات بدون نیاز به تعمیر و نگهداری و گزینه های پیکربندی انعطاف پذیر را ارائه می دهد. طراحی واضح و بصری آن عملکرد ساده و سرراست را تضمین می کند. با داشتن ظرفیت سیم کشی فیدر بالا، سیستم های سیم کشی مختلفی را در خود جای می دهد.

پارامتر محصول (مشخصات)

پروژه		ماژول C	ماژول F	ماژول V		ماژول CB
		سوئیچ بار	تجهیزات الکتریکی ترکیبی	سوئیچ خلاء	سوئیچ جداسازی/زمین	مدار شکن خلاء	سوئیچ جداسازی/زمین
ولتاژ نامی	KV	12	12	12	12	12	12
فرکانس نامی	هرتز	50	50	50	50	50	50
ولتاژ مقاومت فرکانس برق (فاز به فاز/فاز به زمین)	کیلوولت	42/48	42/48	42/48	42/48	42/48	42/48
ضربه رعد و برق مقاومت در برابر ولتاژ	KV	75/85	75/85	75/85	75/85	75/85	75/85
جریان نامی	A	630	رکورد	630		1250/630
جریان قطعی حلقه بسته نامی	A	630
جریان شارژ و قطع کابل نامی	A	135/135
جریان بسته شدن مدار کوتاه نامی (اوج)		50	80
حداکثر جریان مقاومت درجه بندی شده	kA	50
جریان مقاومت کوتاه مدت دارای رتبه بندی	kA/3s	20
جریان قطعی نامی اتصال کوتاه	kA		31..5	20
جریان انتقال رتبه ای	A		1750
حداکثر امتیاز جریان برای فیوز	A		125
مقاومت حلقه	Ω	≤300	≤600
عمر مکانیکی	دوم	5000	3000	5000	2000	5000	5000

ویژگی و کاربرد محصول

عایق گاز پیشرفته

محفظه کاملا مهر و موم شده

فشرده و صرفه جویی در فضا

ایمنی پیشرفته

عمر طولانی و قابلیت اطمینان

سایت های کاربردی

◇ پست های ثانویه فشرده

◇ شرکت های صنعتی و معدنی کوچک

◇ نیروگاه های بادی

◇ هتل ها، مراکز خرید، ساختمان های اداری، مراکز تجاری و غیره.

◇ ج- واحد سوئیچ بار

◇ واحد اتصال کابل D-Direct

◇ واحد اتصال مستقیم کابل با سوئیچ زمین

◇ F- واحد ترکیبی سوئیچ-فیوز بار

◇ V- یونیت قطع کننده مدار وکیوم

Metal-Enclosed Gas-Insulated Ring Main Unit
