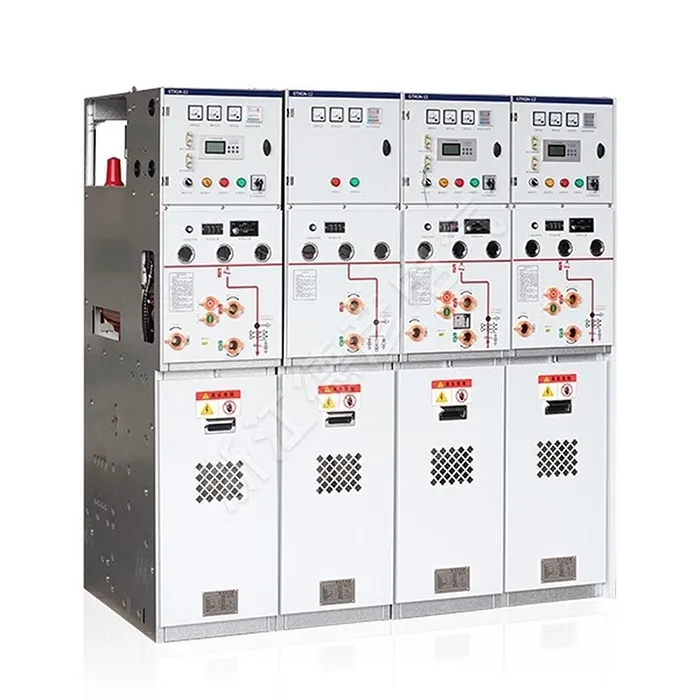

کلید اصلی حلقه عایق AC

دیان الکتریک یک تامین کننده حرفه ای برق صنعتی با تحقیق و توسعه، تولید و خدمات یکپارچه است. کلید اصلی حلقه عایق فلزی AC یک واحد فشرده و عایق هوا برای توزیع برق ثانویه 10-12 کیلوولت قابل اعتماد است. طراحی شده برای سیستم های اصلی حلقه، سوئیچینگ بار ایمن، جداسازی خطا و منبع تغذیه مداوم را تضمین می کند. طراحی مستحکم و مدولار آن تعمیر و نگهداری آسان را ارائه می دهد و به طور ایده آل برای شبکه های شهری، شهرک های صنعتی و مجتمع های تجاری که به عملکرد شبکه قابل اعتماد و مقرون به صرفه نیاز دارند، مناسب است.

ارسال استعلام

توضیحات محصول

کلید اصلی حلقه عایق فلزی AC یک راه حل کاملاً عایق بندی شده، مهر و موم شده و بدون نیاز به تعمیر و نگهداری است. این واحد تمام قطعات زنده را در یک بلوک قالبی اپوکسی ادغام می کند و از ایمنی کامل در برابر محیط های خشن اطمینان می دهد. واحد اصلی حلقه قابل اعتماد برای کاربردهای متنوع از شبکه‌های شهری گرفته تا مکان‌های پرتقاضا مانند تونل‌ها و فرودگاه‌ها ایده‌آل است. این تابلو برق عایق جامد با طراحی فشرده و ایمن خود، قابلیت اطمینان عملیاتی و ایمنی را تضمین می کند.

پارامتر محصول (مشخصات)

پروژه	واحد	پارامترها
روال
ولتاژ نامی	کیلوولت	12
فرکانس نامی	هرتز	50
ولتاژ مقاومت فرکانس برق	کیلوولت بر دقیقه	42/48
ولتاژ ضربه رعد و برق	کیلوولت	75/85
مدت زمان قوس	S	≥0.5
رتبه بندی IP برای قطعات (به استثنای کابینت های اندازه گیری)		IP67
رتبه بندی حفاظت از محوطه		IP4X
رتبه حفاظت محفظه		IP2X
ولتاژ منبع تغذیه عملیاتی	V	DC24، 48، 110، 220
ولتاژ منبع تغذیه عملیاتی	V	AC110، 220
سیستم شینه
جریان نامی	A	630 (1250)
جریان مقاومت کوتاه مدت دارای رتبه بندی	kA/s	20/4 (25/4)
حداکثر جریان مقاومت درجه بندی شده	kA	50 (63)
حداکثر جریان مقاومت درجه بندی شده	kA	50
واحد سوئیچ بار
جریان نامی	A	630
جریان بسته شدن اتصال کوتاه نامی	KA	50
جریان مقاومت کوتاه مدت دارای رتبه بندی	KA/S	20/4
عمر مکانیکی سوئیچ بار	دوم
عمر الکتریکی سوئیچ های بار	دوم	E3
تخلیه جزئی	کامپیوتر	≤5
واحد مدار شکن
جریان نامی	A	630 (1250)
جریان قطعی نامی اتصال کوتاه	KA	20 (25)

پروژه	واحد	پارامترها
جریان بسته شدن اتصال کوتاه نامی	kA	50 (63)
جریان مقاومت کوتاه مدت دارای رتبه بندی	kA/S	20/4 (25/4)
عمر مکانیکی کلیدهای مدار	دوم	20000
عمر مفید کلیدهای مدار	دوم	E2
توالی عملیاتی دارای رتبه		0-0.3s-CO-180s-CO
تخلیه جزئی	کامپیوتر	≤5
واحد برق ترکیبی سوئیچ-فیوز بار
جریان دارای رتبه (حداکثر)	A	200
جریان قطعی نامی اتصال کوتاه	kA	31.5
جریان دارای رتبه (حداکثر)	KA	80
تخلیه جزئی	کامپیوتر	3150
سوئیچ را قطع کنید
جریان نامی	A	630/1250
جریان مقاومت کوتاه مدت دارای رتبه بندی	KA	20/25
مدت زمان کوتاه رتبه بندی شده	S	4
حداکثر جریان مقاومت درجه بندی شده	kA	50/63
عمر مکانیکی	دوم	3000
سوئیچ زمین
جریان نامی	A	630/1250
جریان مقاومت کوتاه مدت دارای رتبه بندی	K	20/25
مدت زمان کوتاه رتبه بندی شده	S	4
حداکثر جریان مقاومت درجه بندی شده	k	50/63
جریان بسته شدن مدار کوتاه نامی (اوج)	KA	50
چرخه های جریان بسته شدن مدار کوتاه نامی	دوم	2
عمر مکانیکی	دوم	3000

ویژگی و کاربرد محصول

سایت های کاربردی

عایق جامد برای افزایش ایمنی و سازگاری با محیط زیست

طراحی فشرده و صرفه جویی در فضا

بسیار قابل اعتماد در شرایط نامطلوب

عملیات بدون نیاز به تعمیر و نگهداری

پیکربندی انعطاف پذیر و قابل گسترش

◇ پست های ثانویه فشرده

◇ شرکت های صنعتی و معدنی کوچک

◇ نیروگاه های بادی

◇ هتل ها، مراکز خرید، ساختمان های اداری، مراکز تجاری و غیره.

◇ ج- واحد سوئیچ بار

◇ واحد اتصال کابل D-Direct

◇ واحد اتصال مستقیم کابل با سوئیچ زمین

◇ F- واحد ترکیبی سوئیچ-فیوز بار

◇ V- یونیت قطع کننده مدار وکیوم

AC Metal-Insulated Ring Main Switchgear
