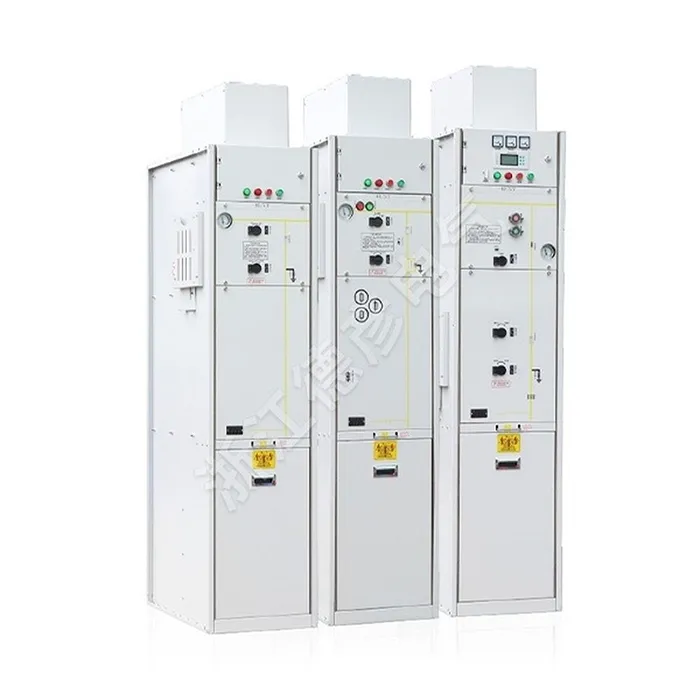

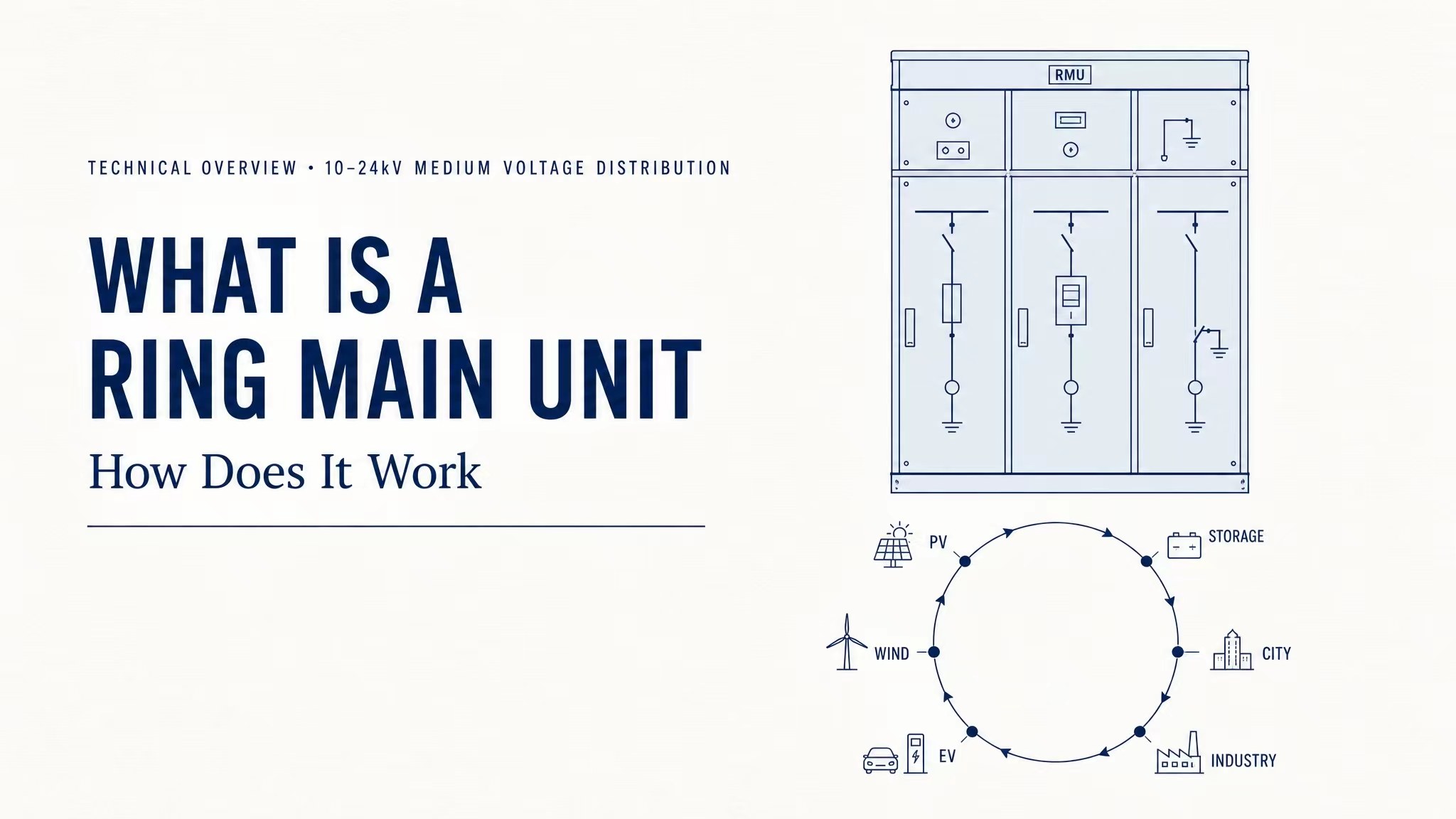

حلقه-واحد اصلی چیست و چگونه کار می کند

در نوسازی خط لوله کابل شهری، پشتیبانی از توزیع برق برای انرژی های جدید، و پروژه های تامین برق برای جوامع مسکونی و پارک های صنعتی،واحدهای اصلی حلقه(RMUs) به عنوان کلید اصلی در شبکه های توزیع حلقه ولتاژ متوسط ​​10--24 کیلو ولت عمل می کنند. به لطف ساختار کابینت فشرده، مجموعه های سوئیچ بار قابل اعتماد و حالت منبع تغذیه حلقه انعطاف پذیر، RMU ها به تجهیزات اصلی برای توزیع برق در فضای باز، تطبیق پست های جعبه و توزیع برق زیرزمینی خط لوله تبدیل شده اند. این سند مقدمه مفصلی را ارائه می‌کند که اصول اولیه کار تجهیزات، پنج مزیت اصلی، سایت‌های قابل اجرا، بازرسی و نگهداری معمول، و همچنین روند فنی RMU‌های جدید عایق‌شده با گاز سازگار با محیط زیست در صنعت را پوشش می‌دهد که کلمات کلیدی جستجوی رایج در بخش برق را تامین می‌کند.

I. اصل کار پایه

منبع تغذیه حلقه ای به تشکیل یک حلقه منبع تغذیه حلقه بسته با اتصال چندین کابل فشار قوی سر به سر اشاره دارد. مجهز به اجزای داخلی شامل سوئیچ های بار، سوئیچ های زمین و فیوزها، RMU ها اتصال و قطع خطوط کابل را در داخل حلقه کنترل می کنند.

هنگامی که اتصال کوتاه یا آسیب کابل در یک بخش از شبکه حلقه رخ می دهد، RMU می تواند به سرعت بخش معیوب را قطع کند. مدارهای صوتی همچنان می توانند برق را به صورت دوطرفه انتقال دهند، از قطع برق در کل منطقه جلوگیری کنند و پایداری منبع تغذیه شبکه های توزیع شهری را تا حد زیادی بهبود بخشند --- این عملکرد اصلی آن است که آن را از کابینت های کلید ولتاژ بالا معمولی متمایز می کند.

II. پنج ویژگی اصلی محصول

1. طراحی کابینت فشرده برای صرفه جویی در فضای نصب
با ساختار یکپارچه مدولار، حجم کلی آن بسیار کمتر از کابینت های کلید ولتاژ بالا معمولی است. می‌توان آن را مستقیماً در کمربندهای سبز جاده‌ها، چاه‌های کابل و اتاق‌های توزیع برق زیرزمینی تنگ نصب کرد که آن را برای نقاط توزیع برق در فضای باز در شهرها ایده‌آل می‌کند.

2. چند رسانه عایق اختیاری با عملکرد ایمنی برجسته
این بازار انواع مختلفی از جمله محصولات عایق گاز SF6، هوای خشک عایق گاز، عایق جامد و عایق هوا را ارائه می دهد. ساختار کابینت کاملاً مهر و موم شده ضد آب و ضد گرد و غبار با درجه حفاظت IP67 است که در برابر فرسایش ناشی از باران، شن، رطوبت و مه نمک ساحلی برای کار در بیرون از منزل مقاوم است.

3. منبع تغذیه حلقه با جداسازی سریع خطا
از سوئیچینگ حلقه دوگانه پشتیبانی می کند. هنگامی که یک عیب در یک انشعاب اتفاق می افتد، واحد بدون ایجاد اختلال در منبع تغذیه سایر کاربران، فوراً عیب را قفل و جدا می کند و آن را برای ارتقاء و نوسازی شبکه برق در مناطق قدیمی شهری ضروری می کند.

4. ساختار ساده با عملکرد طولانی مدت بدون تعمیر و نگهداری
اجزای داخلی RMU های عایق شده با گاز عاری از اکسیداسیون توسط هوای محیط هستند و حجم کاری بازرسی روزانه را کاهش می دهند. سوئیچ های بار مکانیکی دوام بالایی دارند و می توانند عملیات سوئیچینگ مکرر را تحمل کنند.

5. پشتیبانی از ارتقای هوشمند از طریق ادغام اولیه و ثانویه
RMU های هوشمند جدید دارای پایانه های حسگر برای نظارت از راه دور دما، فشار گاز و سیگنال های خطای خط هستند. سازگار با سیستم‌های پشتیبان شبکه هوشمند، عملکرد بدون نظارت و هشدار خطای خودکار را فعال می‌کنند و با روند تحول هوشمند توزیع برق همسو می‌شوند.

III. سناریوهای برنامه اصلی

● نوسازی کابل زیرزمینی در مناطق قدیمی شهریو شبکه های حلقه توزیع برق در فضای باز در امتداد جاده های شهری

● واحدهای توزیع برق فشار قوی برای محله های مسکونی، مجتمع های تجاریو پارکینگ زیرزمینی

● کابینت سوئیچ ورودی و خروجیداخل پست های جعبه ای

● توزیع برق 10 کیلوولت متصل به شبکهبرای نیروگاه های فتوولتائیک و پروژه های ذخیره سازی انرژی توزیع شده

● پشتیبانی از سیستم های تغذیه برای پارک های صنعتی، مناطق صنعتی، معادنو زیرساخت بزرگراه

● نقاط منبع تغذیه حلقه در فضای باز در خیابان های ساحلی، شهرها و مناطق روستایی.کابینت های ضد خوردگی با محیط های عملیاتی سخت سازگار می شوند

IV. روش های استاندارد نگهداری روزانه

1. به طور منظم نمای بیرونی کابینت را بررسی کنیدبرای فرورفتگی، خوردگی یا نوارهای آب بندی کهنه/آسیب دیده روی درهای کابینت؛ برای جلوگیری از زنگ زدگی و نفوذ آب، رنگ خرد شده را تعمیر کنید.

2. به طور دوره ای فشار محفظه گاز را بررسی کنیداز مدل های عایق گاز استفاده کنید و هشدارهای نشتی کم فشار را به سرعت برطرف کنید.

3. عملکرد سوئیچینگ صاف را مکرراً آزمایش کنیدسوئیچ های بار و سوئیچ های ارت و پاک کردن گرد و غبار و زباله های انباشته شده در داخل کابینت.

4. دمای اتصالات کابل را بررسی کنیدبرای از بین بردن خطرات پنهان مانند شل شدن و داغ شدن بیش از حد پایانه های سیم کشی.

5. آزمایش های ولتاژ مقاومت عایق را به طور منظم انجام دهیدو عملکرد عادی پایانه های نظارت هوشمند و نشانگرهای خطا را تأیید کنید.

V. روند توسعه صنعت

با توجه به سیاست دو کربنه، RMU های عایق هوای خشک سازگار با محیط زیست محبوبیت گسترده ای پیدا می کنند. آنها هگزا فلوراید گوگرد گازهای گلخانه ای سنتی را با هوای پاک به عنوان محیط عایق برای عملکرد محیطی برتر جایگزین می کنند. در همین حال، یکپارچه‌سازی اولیه و ثانویه، کوچک‌سازی و هوشمندسازی به جریان‌های اصلی صنعت تبدیل شده‌اند و RMUها به ارائه پشتیبانی قابل اعتماد برای ساخت شبکه‌های توزیع هوشمند شهری ادامه می‌دهند.
