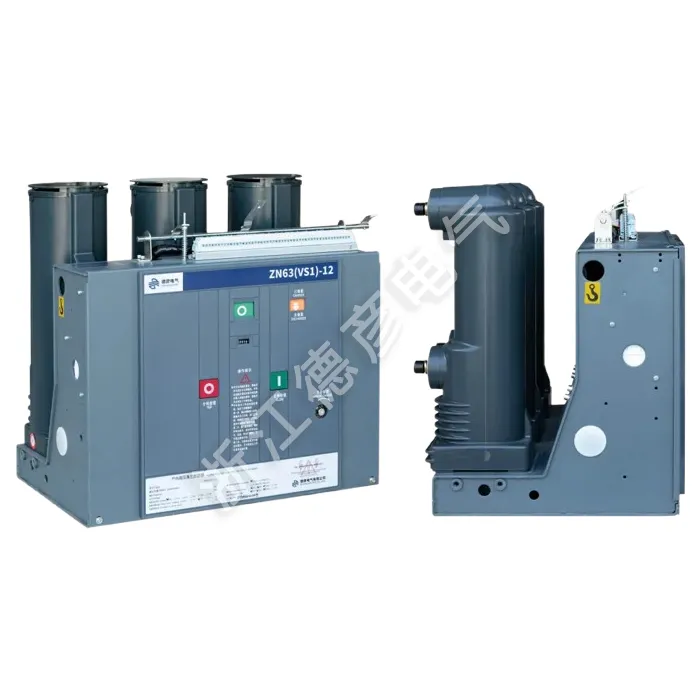

مدار شکن خلاء فشار قوی داخلی ثابت

شماره سریال

نام

واحد

داده ها

1

ولتاژ نامی

کیلوولت

12

2

حداکثر ولتاژ کاری

KV

12

3

جریان نامی

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

جریان قطعی نامی اتصال کوتاه (جریان نامی پایداری حرارتی - RMS)

KA

20/25

31.5

40

5

جریان بسته شدن مدار کوتاه نامی (اوج)

KA

50/63

80

100

6

جریان مقاومتی نامی پیک (جریان پایداری دینامیکی رتبه‌بندی - پیک)

KA

50/63

80

100

7

4S دارای جریان مقاومت در برابر اتصال کوتاه

KA

20/25

31.5

20/25

8

سطح عایق رتبه بندی شده

تحمل ولتاژ کاری (قبل و بعد از شکست نامی)/1 دقیقه مقاومت ولتاژ فرکانس برق

KV

زمین 42 (بریک 48)

ولتاژ مقاومتی (قبل و بعد از شکست نامی) / ولتاژ مقاومت در برابر ضربه رعد و برق

زمین 75 (بریک 85)

9

زمان رتبه بندی پایداری حرارتی

S

4

10

توالی عملیاتی دارای رتبه

جدا -0.3S - ترکیبی -180S - ترکیبی

11

عمر مکانیکی

دوم

20000

12

تعداد قطعی جریان قطعی مدار کوتاه

دوم

50

13

مکانیزم عملیاتی ولتاژ بسته شدن نامی (DC)

v

AC، DC 110,220

14

مکانیزم عملیاتی ولتاژ باز نامی (DC)

v

AC، DC 110,220

15

شکاف تماس

میلی متر

1±11

16

Overstroke (طول فشرده سازی فنر تماسی)

میلی متر

0.5±3.5

17

زمان باز شدن و بسته شدن سه فاز

ام‌اس

≤2

18

زمان جهش تماس در حین بسته شدن

ام‌اس

≤2

19

میانگین سرعت حرکت

ام‌اس

0.9 ~ 1.2

میانگین سرعت بسته شدن

ام‌اس

0.5-~0.8

20

زمان افتتاحیه

در حداکثر ولتاژ کاری

S

≤0.05

21

در حداقل ولتاژ کاری

≤0.08

22

زمان بسته شدن

S

0.1

23

مقاومت مدار اصلی هر فاز

μΩ

630 ≤50

1250 ≤ 45

24

ضخامت سایش تجمعی مجاز برای تماس های متحرک و ثابت

میلی متر

3
